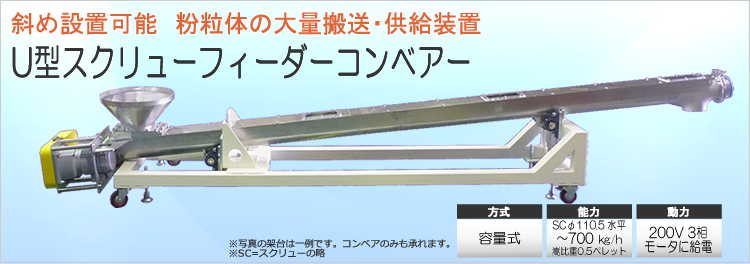

U型スクリューコンベア,USFC  |株式会社セイワ技研 モノズコア

USFCシリーズ

U型フィーダー

断面がU型のスクリューフィーダーで、粉体から粒体まで幅広い種類の原料の搬送が出来ます。1機最大4mまでの設計が出来ます。
架台、ホッパー、ブリッジブレーカーを一緒に専用設計することで、原料やお客様の目的にあう最適な搬送システムを製作します。

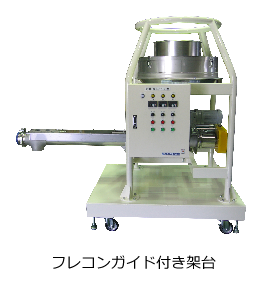

フレコンガイド付き架台

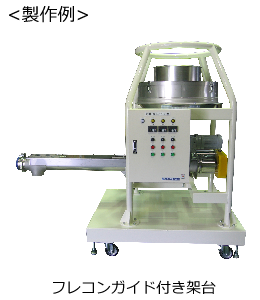

製作例2
ブリッジブレーカー

傾斜で斜め搬送も可能

ケーシングをU型にすることで、45度のような傾斜のきつい設置も出来ます。
従来のO型では、角度が25度で水平時能力の6割になっていたものが、U型では45度で水平時能力の7割に抑えることができ、効率が格段によくなりました。
※O型:SFC60相当・粉砕材、U型:USFC 呼び138.9・Sφ4ペレットでの当社比。原料諸条件により効率は変わります。

  斜め搬送写真

自社製スクリュー

φ60.5の軸へ、t4×25 のSUSフラットバーを自社機械で巻いて製作しました。(USFC型φ110.5スクリュー仕様)
フラットバーの幅が大きくなると、巻き癖をつけるときに羽根が倒れやすくなり、難易度が高くなります。熟練の勘と腕により、大きいスクリューが出来上がります。
つなぎ目が少ないので、原料を痛めにくく、供給がスムーズで効率のよいスクリューです。
1巻き1巻き溶接して繋げる板金製のものより価格もお安く済みます。

  スクリューコンベア開放写真

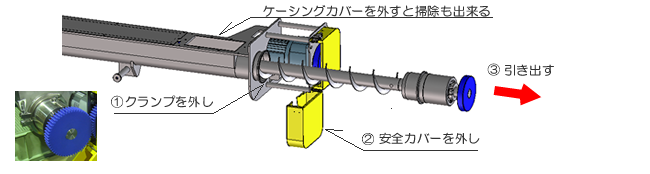

ケーシングカバーを外すと内部を掃除することが出来ます。
USFC分解の方法

仕様に合わせて製作します

お客様とのお打合せで原料・能力・設置環境にあった仕様を決定していきます。
お気軽にお問合せください。

製品仕様

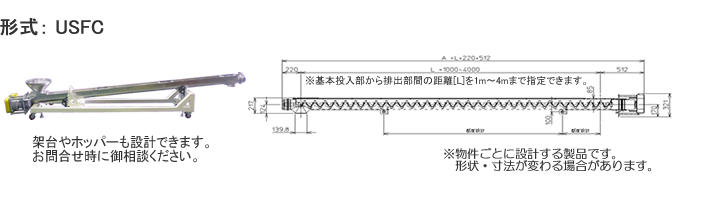

USFC形式表


参考図

概要仕様

フィーダー径 (◎)

U型フィーダー 底R69.9-t4 (呼び139.8)
※底R50.8(呼び101.6)も設計製作可能です。

スクリュー種類

芯あり1軸スクリュー
呼び139.8時、φ110.5-φ60.5-t4-P120

フィーダーとモータの連結

歯車式
歯車カバー材質:SS 黄色塗装

スクリューモータ

200V 3相 750W ギヤー比1/30
配線は、モータ端子台に直結してください。

ホッパー

設計製作承ります。
取付部は、参考図を参照してください。

水平時参考供給能力

700kg/h (60Hz運転)
Sφ4、かさ比重0.5の樹脂ペレット使用

傾斜時参考供給能力
45度テスト

500kg/h (60Hz運転)
Sφ4、かさ比重0.5の樹脂ペレット使用

架台フレーム

設計製作承ります。
お問合せください。

制御盤

設計製作承ります。
お問合せください。

外形寸法

仕様により異なります。
L=3518mm時の参考図はこちら。

装置重量

参考値 L=3518mm時
装置重量:約200kg
(スクリューユニット(軸受け含む):約65kg)

主材質

接粒部:SUS304(未研磨あり),アルミ,ジュラコン,シリコン
その他部:上記他,鉄ユニクロ鍍金か塗装,樹脂

※スクリューの回転速度が同じであっても、粉の特性や環境状況により供給能力が増減することがよくあります。 インバータ制御等を組み合わせ、運転前や定期的に供給量(スクリュー速度)を 調整してください。

※使用条件に合わせて設計製作することも可能です。



別売 関連

品名

架台フレーム 仕様に合わせて専用設計します。
フレーム
※写真仕様:呼び138.9、L=3518mm、傾斜6度

フレコンガイド付き架台フレーム 仕様に合わせて専用設計します。
フレーム
※写真仕様:呼び138.9、ホッパー付き、BB付き、傾斜0度

ブリッジブレーカー
フレーム

対応原料
付着性の少ない粉・顆粒系



計量実績原料名
ペレット、樹脂粉

※御購入時のご注意※
上記は一例です。原料・環境・により、能力や精度が変ります。念のため実際の粉体の提示いただく場合もあります。納入後のトラブルを防ぐ為にも、御不明な点はお気軽にお問合せください。
