手動操作 液体2段充填ノズル

ノズルと操作レバーを一体化した、充填ノズルです。
レバーを下げれば大充填を、上げれば小充填を行います。

ノズル流量調整 開(大充填) ・小充填 ・閉
小充填流量 ダイヤル調整式
給液口径

1.5Sへルール
(25A 20度へルール/共和ステン)

ノズル外径 φ21.7
ノズル内径 φ18.7
参考流量

水 大充填時 約650cc/秒
※環境により変わります。

エアー供給口 φ6 ワンタッチカプラー
制御空気圧 0.4〜0.5Mpa
制御 手動レバー操作
主な接粒部材質

SUS304
ジュラコン
シリコン

重量 約 6.2kg
この装置へ液体を供給する設備が必要です。

接粒部材質は変更できます。お問合せください。

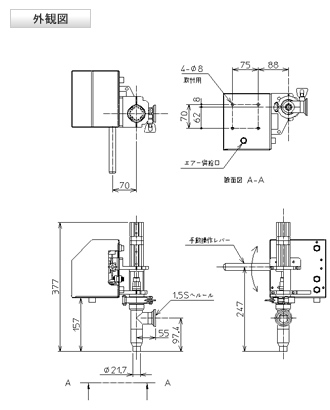

ノズル1外観図

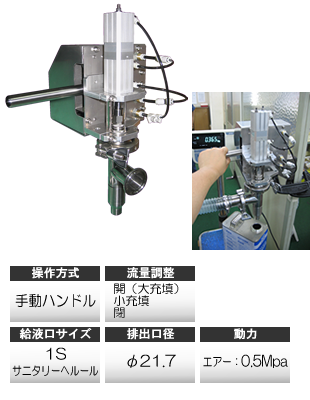

ノズル1仕様
特徴

  • どこにでも取り付けることができて、簡単に充填できる。
  • 手動レバーで2段階充填が可能。定量前の微調整ができる。
  • ノズルは簡単に分解可能で、清掃性に優れています。
  • 電気を使用していないので、防爆域で使用できます。

コンセプト

  • 精度は重要でない。
  • 高度な液体充填設備はいらない。
  • 人海戦術で液体を充填したい。

そのようなお客様の声にお答えできる、単純で安価な手動充填ノズル装置
図面

対応原料
液体
発泡性のあるものは、あふれる可能性があります。御相談ください。



計量実績原料名
水など

※御購入時のご注意※
上記は一例です。原料・環境・により、能力や精度が変ります。念のため実際の液体を提示いただく場合もあります。納入後のトラブルを防ぐ為にも、御不明な点はお気軽にお問合せください。
