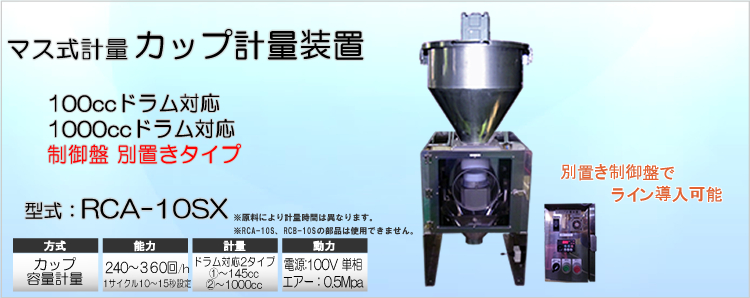

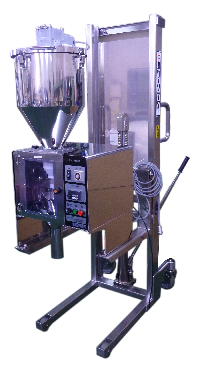

RCA-10カップ計量装置

ホッパーから落ちてきた原料をすりきり計量する「マス式の計量装置」です。容量調整用計量カップが内蔵されていて、簡単に容量変更可能。

計量カップで量れる原料であればこの装置で計量ができます。


計量部と制御盤が別体

カップ計量装置「Aタイプ」は、計量部と制御盤が分かれています。
装置を製造ラインに組み込み、離れた場所で操作をすることができます。





制御盤は別置きなので、装置を製造ラインに組み込み、離れた場所で操作をすることができます。
手作業で袋詰めを行う場合は、手元操作スイッチを装備することで、作業を効率よく行えます。
手元操作スイッチ



▽装置(計量部)と別置き制御盤



別置き制御盤

カップ計量装置の特徴

カップ計量装置とは

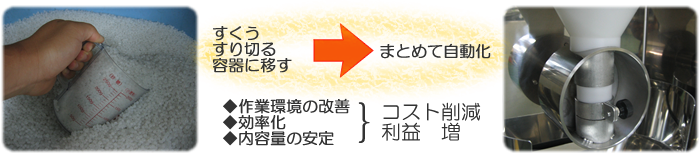

計量カップで原料を量る動作
「原料を計量カップ(マス)ですくう」

「すり切る」

「排出する」
を自動で行う「マス式計量装置」です。

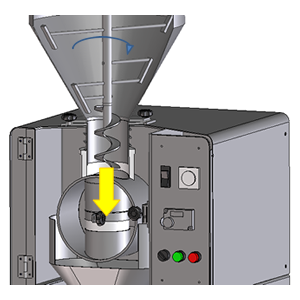

自重落下により原料をカップ内に充填し、カップが反転することで原料を排出させます。
原料を擦る・つぶす部分が少なく、原料にやさしく計量することができます。



原料の袋詰め充填や少量カップなどへの充填に最適です。

計量の方法 ムービー

量の変更

回転ドラムの中にセットされている専用「計量カップ」の位置を上下にずらすことで、内容量を変更することが出来ます。
また、逆さにすることで、少ない量を計量できます。
ドラムの種類・計量カップの組合せで、はかれる量が決まります。
RCA-10Sでは、以下のドラムと計量カップを装着できます。
購入時に計量ドラム・専用カップをご指定してください。



ドラム1個、カップ1個が付属されます。

1000ccサイズのドラム:D10-40A

対応カップ
計量領域
・1〜800cc

凹時可変 440cc〜815cc
逆時可変   最小〜455cc

・1000cc

凹時可変 790cc〜1050cc
逆時可変   80cc〜510cc

100ccサイズのドラム:D1-40A

対応カップ
計量領域
・1〜80cc

凹時可変 45cc〜95cc
逆時可変   最小〜55cc

・130cc

凹時可変 95cc〜139cc
逆時可変   8cc〜55cc

対応




計量カップとドラム





内面ミガキステンレス丸型ホッパー

丸型ホッパーは内面ミガキステンレス材を採用。
容量は、20L・30L・40L・10L等を標準設計。
溜める容量に合わせてお選びください。
オーガー式ブリッジブレーカー
ホッパーについては「こちらのページへ
※ホッパー外面、フランジは2B材です。

  ホッパー

製品仕様

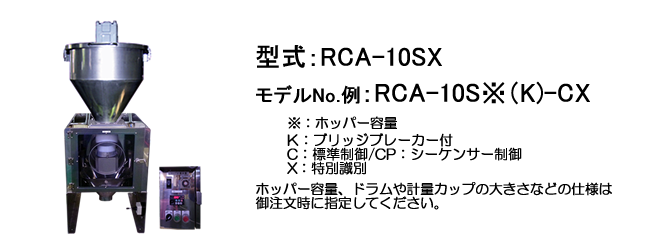

RCA-10 形式表
※ドラム1個、カップ1個が付属されます。容量や複数必要な場合は御相談ください。
※計量精度は原料により異なります。(参考:100cc計量時で約±5g 塩)


概要仕様
形式

RCA-10SX
(制御盤別置き型 カップ計量装置)

ホッパー容量 (※) 20L(20),10L(10),30L(30),40L(40) から選択
ブリッジブレーカー (K)

無し(無記号)、あり(K) から選択
ありの場合は、モーター仕様200V3相90W 1/240

対応計量ドラム型番

D-1A40A、D-10A40A
※ドラムと計量カップ仕様項目参照

排出口 楕円 60×70
材質

接粒部:SUS304、AL、ジュラコン、シリコン
外装カバー:SUS304



他部は、他材質も使用

動力

別置き制御盤に入力

・AC 100V 50/60Hz 10A
・圧縮エアー 0.5Mpa 接続φ6チューブ 50L/min以上

装置乾燥重量 60kg
ドラムと計量カップ仕様
品名 型番 最大容量 外径 カップ用穴径 材質
ドラム D1-40A 139cc φ122 φ44 SUS
D10-40A 1050cc φ196 φ95.6 SUS
品名 カップ型番 対応ドラム 凹時 逆凹時 材質
計量カップ CAP1-44-01 D1-40A

45cc〜

95cc

最小〜

55cc

ジュラコン
CAP1-44-02 D1-40A

95cc〜

139cc

8cc〜

55cc

ジュラコン
CAP10-95-01 D10-40A

440cc〜

815cc

最小〜

455cc

ジュラコン
CAP10-95-02 D10-40A

790cc〜

1050cc

80cc〜

510cc

ジュラコン

※ケーブル長は御注文時に指定してください。

※容量精度は原料の特性や設置環境によって、投入密度のバラつきが異なります。
※使用条件に合わせて設計変更できる場合があります。お問合せください。

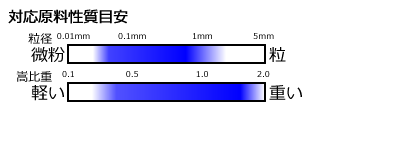

対応原料
計量カップで計量できる原料
粉・顆粒・小粒原料 粒の大きさはφ4程度まで可能ですが、噛み込みや砕けやすくなります。



計量実績原料名
BB無し
シュガーパウダー、米、φ4mmペレット、ゴマ、あずき、炭化ナトリウム、麹粒



BBオーガ付き
塩、トナー粉、活性炭粉、大豆粉



特殊BB羽根
粒氷

※御購入時のご注意※
上記は一例です。原料・環境・により、能力や精度が変ります。念のため実際の粉体の提示いただく場合もあります。納入後のトラブルを防ぐ為にも、御不明な点はお気軽にお問合せください。
