RCBカップ計量装置

容量変更可能な計量カップが内蔵されていて、ホッパーから落ちてきた原料をすりきり計量します。マス式の計量装置です。

つまり、計量カップで量れる原料なら「簡単に」かつ「低コスト」で半自動化ができます。スクリュー式はスクリューとフィーダーの間で原料を砕き痛めてしまいますが、カップ式はその心配がなく粒状原料の業種に好評です。


カップ計量装置とは

カップ計量装置とは

計量カップで原料を量る動作
「原料を計量カップ(マス)ですくう」

「すり切る」

「排出する」
を自動で行う「マス式計量装置」です。



自重落下により原料をカップ内に充填し、カップが反転することで原料を排出させます。
原料を擦る・つぶす部分が少なく、原料にやさしく計量することができます。



原料の袋詰め充填や少量カップなどへの充填に最適です。

計量の方法 ムービー

量の変更は?

回転ドラムの中にセットされている専用「計量カップ」の位置を上下にずらすことで、内容量を変更することが出来ます。
また、逆さにすることで、少ない量を計量できます。
ドラムの種類・計量カップの組合せで、はかれる量が決まります。
RCB-10Sでは、以下のドラムと計量カップを装着できます。
購入時に計量ドラム・専用カップをご指定してください。
ドラム1個、カップ1個が付属されます。

1000ccサイズのドラム:D10-40A

対応カップ
計量領域
・1〜800cc

凹時可変 440cc〜815cc
逆時可変   最小〜455cc

・1000cc

凹時可変 790cc〜1050cc
逆時可変   80cc〜510cc

100ccサイズのドラム:D1-40A

対応カップ
計量領域
・1〜80cc

凹時可変 45cc〜95cc
逆時可変   最小〜55cc

・130cc

凹時可変 95cc〜139cc
逆時可変   8cc〜55cc

対応




計量カップとドラム





内面ミガキステンレス丸型ホッパー

丸型ホッパーは内面ミガキステンレス材を採用。
容量は、20L・30L・40L・10L等を標準設計。
溜める容量に合わせてお選びください。
オーガー式ブリッジブレーカー
ホッパーについては「こちらのページへ
※ホッパー外面、フランジは2B材です。

  ホッパー

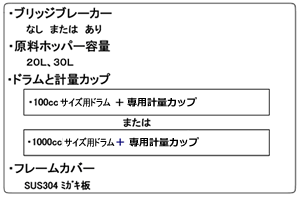

選択パーツが豊富

原料の性質や量る量はお客様により様々です。
たくさんのお客様に対応できるよう、選択できるパーツを準備しております。 また、ドラムの容量以内であれば特注計量カップも製作できます。

  RCパーツ

製品仕様

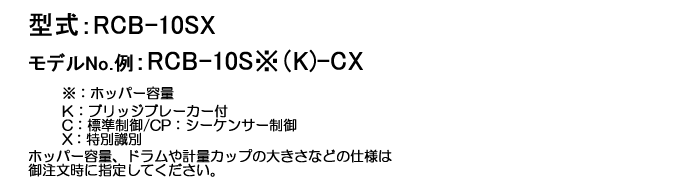

RCB 形式表

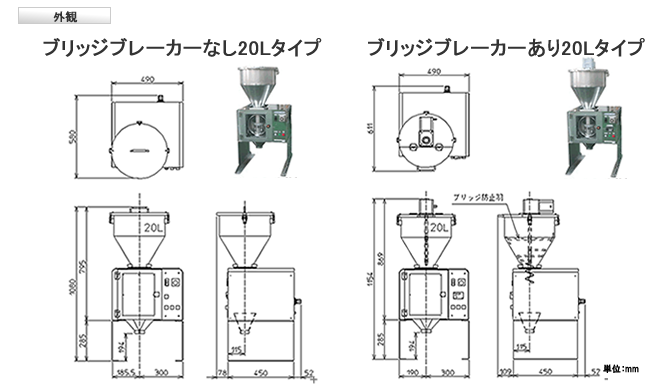

RCB外観

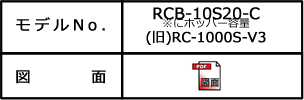

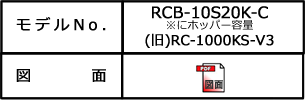

  RCB-10S20-C   RCB-10S20K-C

ホッパー容量、ドラムや計量カップの大きさなどの仕様は
御注文時に指定してください。
※ドラム1個、カップ1個が付属されます。容量や複数必要な場合は御相談ください。
※計量精度は原料により異なります。(参考:100cc計量時で約±5g 塩)


概要仕様
形式

RCB-10SX
(制御盤一体型 カップ計量装置)

ホッパー容量 (※に()内の数字) 20L(20),10L(10),30L(30),40L(40) から選択
ブリッジブレーカー (K)

無し(無記号)、あり(K) から選択
ありの場合は、モーター仕様200V3相90W 1/240

対応計量ドラム型番

D-1A40A、D-10A40A
※ドラムと計量カップ仕様項目参照

排出口 楕円 60×70
材質

接粒部:SUS304、ジュラコン、シリコン
外装カバー:SUS304



他部は、他材質も使用

動力

・AC 100V 50/60Hz 10A
・圧縮エアー 0.5Mpa 接続φ6チューブ 50L/min以上

装置乾燥重量 BB無し約60kg、BB付 約65kg
ドラムと計量カップ仕様
品名 型番 最大容量 外径 カップ用穴径 材質
ドラム D1-40A 139cc φ122 φ44 SUS
D10-40A 1050cc φ196 φ95.6 SUS





品名 カップ型番 対応ドラム 凹時 逆凹時 材質
計量カップ CAP1-44-01 D1-40A

45cc〜
95cc

最小〜
55cc

ジュラコン
CAP1-44-02 D1-40A

95cc〜
139cc

8cc〜
55cc

ジュラコン
CAP10-95-01 D10-40A

440cc〜
815cc

最小〜
455cc

ジュラコン
CAP10-95-02 D10-40A

790cc〜
1050cc

80cc〜
510cc

ジュラコン

※ケーブル長:ブリッジブレーカー線は装置より2m、電源線は3mです。

※容量精度は原料の特性や設置環境によって、投入密度のバラつきが異なります。
※使用条件に合わせて設計変更できる場合があります。お問合せください。

対応原料
計量カップで計量できる原料
粉・顆粒・小粒原料 粒の大きさはφ4程度まで可能ですが、噛み込みや砕けやすくなります。



計量実績原料名
BB無し
シュガーパウダー、米、φ4mmペレット、ゴマ、あずき、炭化ナトリウム、麹粒



BBオーガ付き
塩、トナー粉、活性炭粉、大豆粉



特殊BB羽根
粒氷

※御購入時のご注意※
上記は一例です。原料・環境・により、能力や精度が変ります。念のため実際の粉体の提示いただく場合もあります。納入後のトラブルを防ぐ為にも、御不明な点はお気軽にお問合せください。

オプションパーツ



フットスイッチ
計量スタート操作をフットスイッチで出来ます。
基本ケーブル長 3m

フットスイッチ

リフターに搭載
パワーリフターの爪を改造し、搭載する事もできます。
計量後の装置投入口が高い場所にある場合や、原料補給時に下げたい、移動させたいなどの用途に最適です。

リフト
