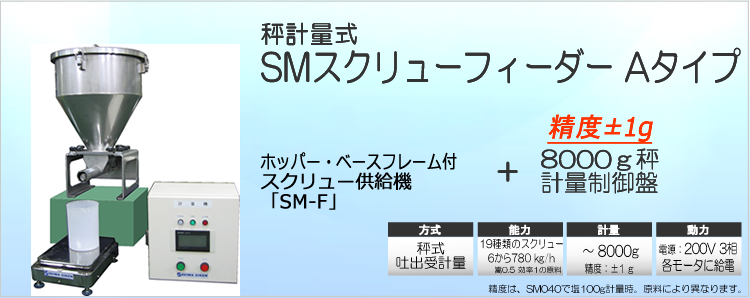

SMスクリューフィーダー Aタイプ

ホッパー・ベースフレーム付きスクリュー供給機SM-Fに”計量機能”を追加した制御盤と専用の秤をセットにした装置です。

秤に容器を置くと、容器の重さを量りながらスクリュー供給を制御。設定した重量でストップします。標準で5つの品種を登録できるので、原料換えのたびにイチからの調整はいりません。


秤計量制御

秤の上に容器を置き、容器に吐出します。秤の増量していく重さを量り計量します。
速い・遅いの2段階供給量コントロールで供給時間短縮と計量精度を高めています。
容器詰め、袋詰めなどの用途に対応します。秤量は最大8000g、最高精度±1gです。
基本をおさえた設計が計量式の装置でも”スリムで安価”を実現しています。

  秤計量のイメージ

スクリューフィーダー部 原料と供給能力に合わせてスクリューを選択

単軸と2軸をラインアップ。
「芯あり」「芯なし」「2条」のスクリュー形状を基本パーツとしてそろえています。(φ25.4とφ76.3を除く)
要求される仕様に合わせて選定できます。
秤計量式のスクリュー回転速度制御範囲は、定格の1/6〜1倍です。
SMスクリュー表

粒度表

▽切出し

ホッパー部 ミガキステンレス丸型ホッパー

丸型ホッパーは内面#400番のミガキステンレス材を採用。
容量は、20L・30L・40Lの3タイプを標準設計。
溜める容量に合わせてお選びください。



ホッパーについては「こちらのページへ」

  ホッパー

ブリッジ防止羽根

中心軸から伸びた棒の先端に平板が数枚付いており、回転することによってホッパーの際を掻きます。
中心軸の先端の平板は、スクリュー上部数センチのところを掻き回し、ブリッジを壊しながらスクリューに供給します。



シリカなど、ブリッジしやすく比重が軽い原料には、オーガ付きブリッジブレーカー羽根で対応できます。

  ブリッジ羽根

ベースフレーム部 組立て簡単、お掃除簡単で好評

SM専用ベースフレームホッパーとフィーダーを組んだまま、一体としてベースフレーム本体から外すことが出来ます。
掃除用のスペースまで持ち運べるので、計量の作業現場で分解する必要がなく、作業場が汚れないというメリットがあります。
スクリューとフィーダーはワンタッチフックで止まっているだけですので、取付け取外しは工具なしで簡単に行なえます。



▽組立て

SM分解

さらに使いやすく

さらに使いやすくする追加部品もそろえています。
スクリューの吐出方向を下に向け袋詰めしやすくする「先端チーズ吐出口」や、製品をまとめる「簡易架台」などがあります。

  追加部品

製品仕様

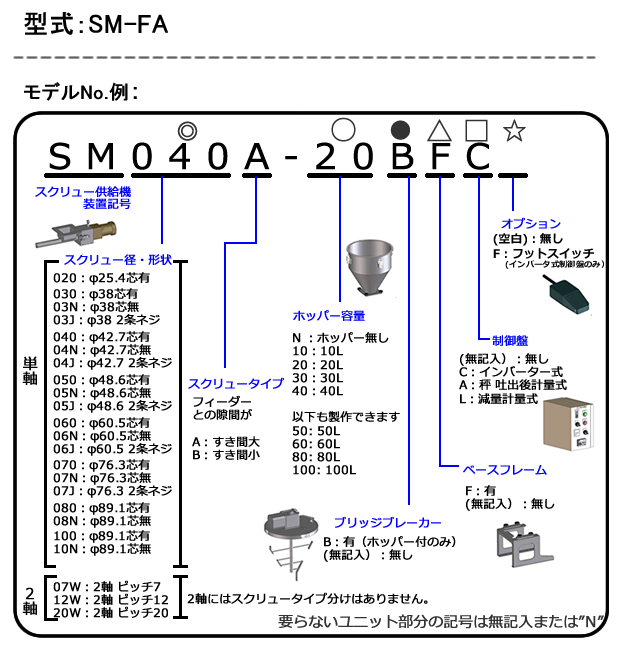

SM-FA 形式表


参考図面

SM-A用制御盤面概要図 DNS-0026-D-G1.pdf
秤8000g 図 13.05.17改訂 SMA8B01.pdf
SM040-20F SM040-20NF.pdf
SM040-20BF SM040-20BF.pdf
SM20W-30BF SM20W-30BF.pdf

概要仕様

フィーダー径 (◎) φ25.4(2) φ38(3) φ42.7(4) φ48.6(5) φ60.5(6) φ76.3(7) から選択
スクリュー種類  芯あり(無記号)、芯無し(N)、2条ネジ(J)、2軸(W) から選択
フィーダーとモータの連結

ジョイントボックス形式
ジョイントボックス材質:SUS304 2B

スクリューモータ

(制御盤L以外の仕様)200V 3相 60W ギヤー比1/20
(制御盤Lでの仕様)ACサーボ 200V 3相 200W ギヤー比1/35

ホッパー容量 (○) 20L(20),10L(10),30L(30),40L(40) から選択
ブリッジブレーカー (●)

無し(無記号)、あり(B) から選択
(2軸スクリューには装備できません)
ありの場合は200V3相90W 1/240

ベースフレーム(△) SUS304 2B、AL、樹脂(ノブ部分)

電源仕様

制御盤仕様 (☆)

各モータに接続してください。
各モーターの配線はリード線の状態です。
制御盤付きが必要な場合は、SM-FC,SM-FA,SM-FLのページをご覧ください。

外形寸法(約mm) 仕様により異なります。お手数ですがお問合せください。
装置重量

参考値
SM060の場合:約12kg
SM040-20NFの場合:約20kg

主材質

接粒部:SUS304,ジュラコン,シリコン
その他部:上記他,鉄ユニクロ鍍金,アルミ,樹脂

※容量式の場合能力が変化します。インバータ制御等を組み合わせ、運転前や定期的に供給量(スクリュー速度)を

調整してください。

オプション品一例
品名 対応機種 排出径 中心からの距離 図面

先端チーズ吐出口
先端チーズ吐出口

SM03系用 φ50.8 61mm
SM04系用 φ50.8 61mm
オーダー お問合せください
品名 参考図面

フレーム 鉄塗装品
フレーム

お問い合わせください

※過去実績の一例です。お客様の使用状況に合わせて設計できます。

特殊製作品一例

加圧耐圧仕様
ホッパー、フィーダー内を加圧した気体で満たすことができます。

加圧耐圧仕様
