ショート液体充填ノズル

バルブ開・閉のみのシンプルな充填ノズルです。
液供給をポンプでされる場合には、ポンプの液送量をコントロールして流量調整を行ってください。



使用充填機:AWFS-20(主に、給液がポンプの時)

ノズル流量調整 開 ・閉のみ
給液口

2Sへルール
(内径φ43)

ノズル外径 φ21.7
ノズル内径 φ17.5
参考流量

水 大充填時 約700cc/秒
※環境により変わります。

エアー供給口 φ6 ワンタッチカプラー
制御空気圧 0.4〜0.5Mpa
制御 別途必要
主な接粒部材質

SUS304
ジュラコン
シリコン

重量 約 3.5kg
この装置へ液体を供給する設備が必要です。

接粒部材質は変更できます。お問合せください。

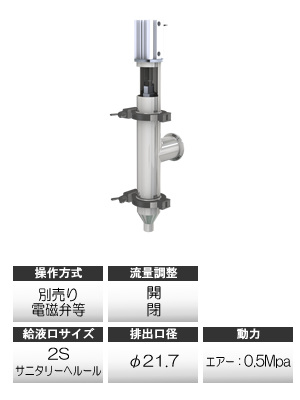

ノズル1外観図



ノズル1仕様

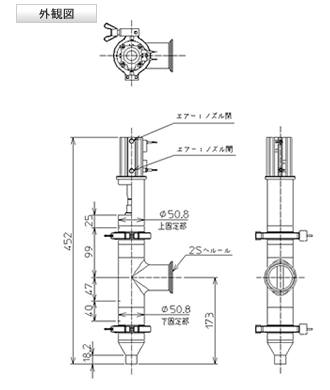

図面

対応原料
液体
発泡性のあるものは、あふれる可能性があります。御相談ください。



計量実績原料名
水など

※御購入時のご注意※
上記は一例です。原料・環境・により、能力や精度が変ります。念のため実際の液体を提示いただく場合もあります。納入後のトラブルを防ぐ為にも、御不明な点はお気軽にお問合せください。
