大型スクリュー供給機SMB-F |株式会社セイワ技研

SMBスクリューフィーダー

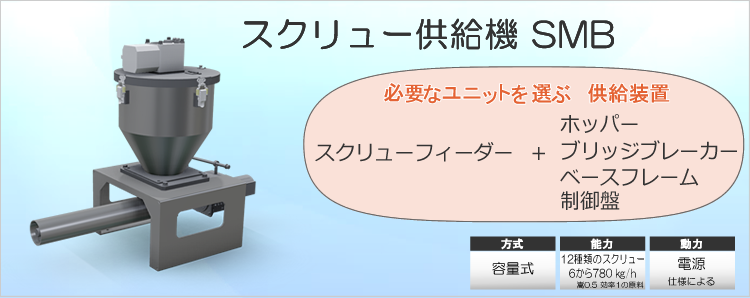

スクリューフィーダーと、ベースフレームやホッパーを一体にした、すぐにでも使用できるスクリュー供給機装置SMシリーズの大型タイプです。SMシリーズのように、フィーダー径やホッパー容量、ブリッジブレーカーの有無を選定してください。

制御盤も複数の制御盤ユニットからお選びいただけます。ご不明な点やご希望は、お気軽にお問い合わせください。


ユニット構成が選べる スクリュー供給機

原料の性質や使い方、供給機のシステム構成もお客様により様々です。
必要なユニット構成を選べるので、お客様にあった供給機システムを御提案できます。



GMP対応や食品工場対応、ユニットにない装備・機能でご希望がありましたらお気軽にご相談ください。

スクリューフィーダー部 原料と供給能力に合わせてスクリューを選択

単軸と2軸をラインアップ。

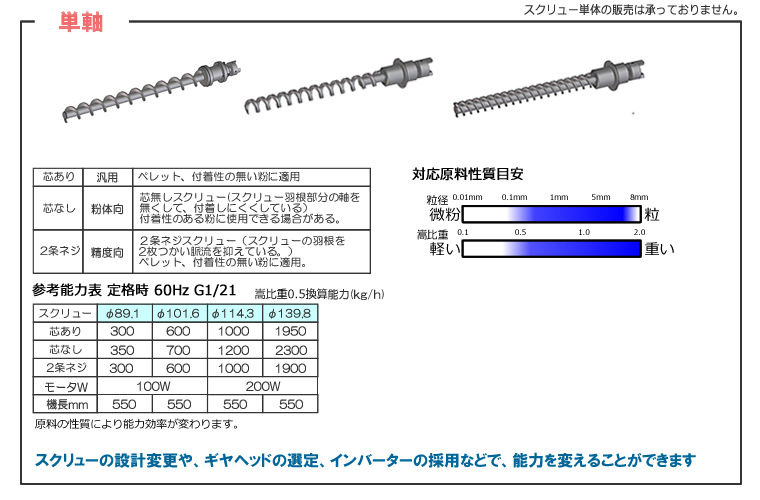

「芯あり」「芯なし」「2条」のスクリュー形状を基本パーツとしてそろえています。(φ25.4とφ76.3を除く)
要求される仕様に合わせて選定できます。
SMBスクリュー表

粒度表

▽切出し

ホッパー部 ミガキステンレス丸型ホッパー

丸型ホッパーは内面#400番のミガキステンレス材を採用。

排出口もφ150の大きさで、SMBフィーダーφ138.9まで対応できます。

  ホッパー

ブリッジ防止羽根

中心軸から伸びた棒の先端に平板が数枚付いており、回転することによってホッパーの際を掻きます。
中心軸の先端の平板は、スクリュー上部数センチのところを掻き回し、ブリッジを壊しながらスクリューに供給します。



シリカなど、ブリッジしやすく比重が軽い原料には、オーガ付きブリッジブレーカー羽根で対応できます。



ホッパーについては「こちらのページへ」

  ブリッジ羽根

2種類の標準制御盤があります

時限・インバータ付制御盤

インバーターを内蔵しているので、スクリューの回転速度を任意に変更できます。
速度調整範囲は、定格の1/6〜2倍です。



ブリッジブレーカ付きの場合は、ブリッジブレーカーの回転ON/OFFを選択でき、ブリッジブレーカーの回転速度も変更することが出来ます。
タイマー付きで、運転時間を設定できます。タイマー入・切スイッチ搭載で、連続運転もできます。

  (画像)
秤付制御盤

秤の上に容器を置き、容器に吐出します。秤の増量していく重さを量り計量します。
速い・遅いの2段階供給量コントロールで供給時間短縮と計量精度を高めています。
容器詰め、袋詰めなどの用途に対応します。



基本をおさえた設計が計量式の装置でも”スリムで安価”を実現しています。

  秤計量

「制御盤なし」仕様や用途に合わせた制御盤も製作できます。

ベースフレーム部 組立て簡単、お掃除簡単で好評

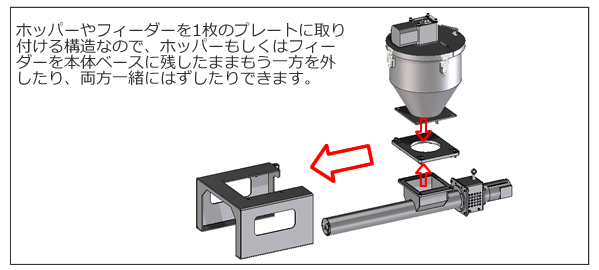

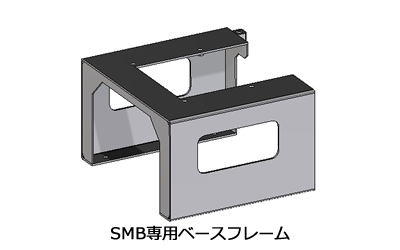

SMB専用ベースフレームSMBは、フィーダーもホッパーも大型になるので、ホッパーもしくはフィーダーどちらかのみでも本体ベースフレームから取外しできるようになっています。
もちろん、ホッパーとフィーダーを組んだままの一体でベースフレーム本体から外すことも出来ます。
※仕様によって重量が重くなります。人手では移動できない場合はホイストなどが必要になる場合があります。



SMB分解

製品仕様

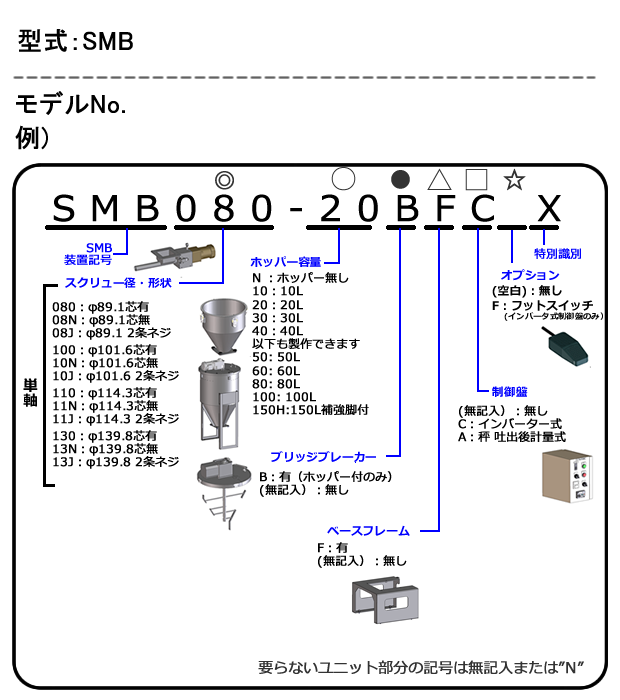

SMB 形式表


参考図面

SMB080-20BF SMB080-20BF.pdf
SMB080-20F SMB080-20F.pdf
SMB100-20BF SMB100-20BF.pdf
SMB100-20F SMB100-20F.pdf
SMB110-20BF SMB110-20BF.pdf
SMB110-20F SMB110-20F.pdf
SMB130-20BF SMB130-20BF.pdf
SMB130-20F SMB130-20F.pdf

概要仕様

フィーダー径 (◎)

φ89.1(08) φ101.6(10) φ114.3(11) φ139.8(13)
から選択

スクリュー種類  芯あり(無記号)、芯無し(N)、2条ネジ(J) から選択
フィーダーとモータの連結

ジョイントボックス形式
ジョイントボックス材質:SUS304 2B

スクリューモータ

(φ89.1とφ101.6)200V 3相 100W ギヤー比1/21
(φ114.3とφ139.8)200V 3相 200W ギヤー比1/21

ホッパー容量 (○)

10L(10)、20L(20)・・・ 10Lごとに選択
※大きさはご相談ください。

ブリッジブレーカー (●)

無し(無記号)、あり(B) から選択
(40L以上の大容量はご相談ください。)
ありの場合は200V3相90W〜 1/240

ベースフレーム(△) SUS304 2B、AL、樹脂(ノブ部分)
電源

各モータに接続してください。
各モーターの配線はリード線の状態です。
制御盤付きが必要な場合は、こちらのページをご覧ください。

外形寸法(約mm) 仕様により異なります。お手数ですがお問合せください。
装置重量

参考値
SM080-20NFの場合:約30kg

主材質

接粒部:SUS304,ジュラコン,シリコン
その他部:上記他,鉄ユニクロ鍍金,アルミ,樹脂

※容量式の場合能力が変化します。インバータ制御等を組み合わせ、運転前や定期的に供給量(スクリュー速度)を

調整してください。

対応原料
<1軸フィーダーの芯あり>
付着性の無い粉、顆粒、ペレット
<1軸フィーダーの芯無し>
付着性の少ない粉・顆粒系



計量実績原料名
<1軸フィーダーの芯あり>
塩、シュガーパウダー、米、φ4mm以下ペレット材、鉄粉(付着性なしの場合)、活性炭粉、木屑粉(微粉砕3mm以下)、大豆粉、薬微粉(GMP特殊仕様)など
<1軸フィーダーの芯無し>
小麦粉、片栗粉、でんぷん系粉、鉄粉、モルタル、石灰など

※御購入時のご注意※
上記は一例です。原料・環境・により、能力や精度が変ります。念のため実際の粉体の提示いただく場合もあります。納入後のトラブルを防ぐ為にも、御不明な点はお気軽にお問合せください。
