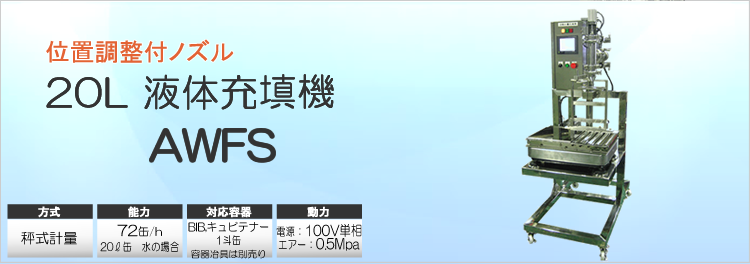

20L液体充填機

バックインボックス(キュビテナー)や一斗缶の充填に対応した液体計量充填機です。ノズルの高さや前後方向を簡単に調整できます。容器を固定する専用ホルダーがあり、作業者をサポートします。

ノズルの位置が調整できる

バックインボックスや一斗缶ほか、できるだけ沢山の種類の容器にも対応できるように、ノズルの高さや前後位置を調整できます。(左右方向は、容器位置決め冶具で位置を決めます)   AWFS-20,ノズル

簡単に一斗缶を位置決め

一斗缶をガイドに当てるだけで、位置を決めることができます。
充填後は、左にスライドさせるだけで、ローラーコンベア(フリーローラー)で軽く容器が移動します。
装置とは別にローラーコンベアを設置されると、充填後の容器移動が容易になります。

  一斗缶位置



BIBはワンタッチで簡単に口を固定

写真のようにホルダーへバックインボックスの口を挟み固定します。
ホルダーは、力を入れなくても固定できるようクリップ機構になっています。
口の形状に合わせたホルダーも製作できますので、御相談ください。



箱なしの場合でも充填可能です。





仮にキャップをつけられるキャップガイド付き位置決めも製作できます。
動画をご覧ください。

  一斗缶位置


タッチパネルで簡単設定

充填量、操作、各種パラメーター設定はタッチパネルで簡単に行なえます。
充填種目を記憶するプリセットメモリも装備しています。
スタート/ストップスイッチは表にあるので、操作性も良いです。
▽制御機能の一部

自動運転

手動運転

設定画面

異常表示画面

重量設定

定量前設定

落差設定

過量値設定

不足値設定

落差規制値設定

落差平均値設定

風袋重量設定

風袋警報値設定

落差補正

風袋引き有無

  タッチパネル

掃除がしやすい

液が通る部分は「サニタリー配管」を使用し、各継ぎ手部分は基本的にへルールを使用して簡単にはずせるようになっています。
食品系や医薬系など、たびたび掃除して清潔にしなければならないお客様にも対応しています。

  ヘルールで脱着

製品仕様


AWFS型式表


概要仕様

参考充填時間 50〜60秒 / 20kg
重量最大設定値

30000g (30kg)
(袋の容量にあわせてください。)

計量精度 (秤計量精度+制御精度) ±0.1% 20kgを計量時
重量最小表示(精度ではありません) 1g
外形寸法(約mm)

W 586 × D 950 × H 1,556
(写真の機械。突起含まず)

装置重量 設計見込値 約150kg

主材質(基本)
お問合せ時に御相談ください

接液部:SUS304,ジュラコン,シリコン
秤:SUS304
制御盤:鉄製 塗装クリーム
その他部:上記他,鉄ユニクロ鍍金,アルミ,樹脂
※写真は、SUS仕様指定品

電源、エアー

電源:100V 50/60Hz
エアー:0.5Mpa 80L/min程度

この装置へ液体を供給する設備が必要です。

※「参考充填時間」「参考キャップ時間」「計量精度」は、地上2mに置いたφ1000mmの200Lタンクから水を

自由落下で給液した時のデーターを基にした参考値です。液や給液などの条件により変ります。
※使用条件に合わせて設計製作することも可能です。

オプション品一例

品名 用途
容器固定フォルダー 本装置で計量をするときに、容器を固定する為のホルダーです。容器の口にあわせて、設計・製作します。
本体使用部品の材質変更

装置構成の加工部品の材質を変更できます。
例えば、標準品では鉄材質のものを、SUS304材質にしたり、SUS304材質をSUS316Lにしたり、樹脂関係をテフロンにしたりと設計変更します。

電気・プログラムの変更 タッチパネル表示の変更、表示単位の変更、操作ボタンの追加・削除や変更、操作方法の変更など使い勝手にあわせて変更できます。
液温が高い環境に対応させる 40度〜80度と液温が高い場合の樹脂材質の熱膨張を計算した部品を使用します。(対策部品はクリアランスが大きい為、常温で使用すると液漏れが発生する場合があります。)
アルコール消毒に対応させる 充填業務終了時の清掃でアルコールを通して洗浄される場合などアルコールに長時間浸される場合は、パッキン類を耐アルコールのものに変更する必要があります。
耐薬品(耐溶剤)に対応させる 化学液体や消毒液などには溶剤が含まれている場合があります。パッキンや樹脂部品を耐薬品性の材質に変更する必要があります。

対応原料
液体
発泡性のあるものは、あふれる可能性があります。御相談ください。



計量実績原料名
水、食品液体添加剤、化学液体添加剤
など

※御購入時のご注意※
上記は一例です。原料・環境・により、能力や精度が変ります。念のため実際の液体を提示いただく場合もあります。納入後のトラブルを防ぐ為にも、御不明な点はお気軽にお問合せください。
