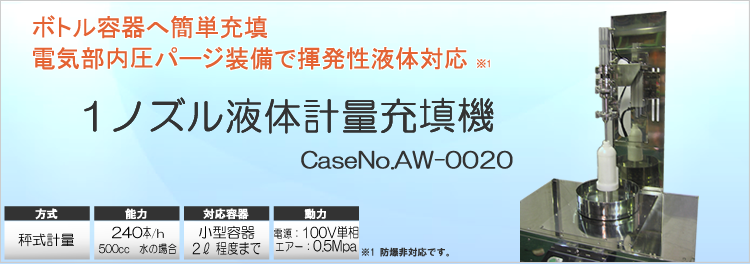

1ノズル液体計量充填機  |株式会社セイワ技研 モノズコア

1ノズル液体計量充填機

小型容器へ液体を計量充填します。制御盤や秤部分などの電気関係がある部分はBOXにし、エアーパージにより内圧をあげて揮発したガスが入りにくくしています。

多機能 小型ノズル

・大、小2段充填で精度UP
最初は大充填で充填時間を短縮。定量付近で小充填に切り替わり精度を高めます。
小充填の流量は、シリンダーのつまみ1つで簡単に調整できます。
繰り返し精度は水500g充填で±5gです。
※液質や給液環境により若干変わります。



・手元操作可能(オプション追加となります)
右にある操作盤で充填スタート・ストップしますが、それらの作業を手元でできるよう「手元操作BOX」を正面に装備できま

  ノズル

簡単に容器をセット 容器冶具& 液漏れ受けパン

・容器に合わせた容器冶具
容器をセットする為の冶具は、充填する容器に合わせて製作します。
・液漏れ受けパン
充填ミスや設定ミスなどで、容器からあふれた液体は、容器冶具直下の「パン(容器)」にたまります。
作業場を汚すことがありません。

  容器治具台

タッチパネル操作で簡単操作

充填装置の各パラメーターをタッチパネルで設定できます。

電気部エアーパージ

溶剤などの揮発性の液体を充填する場合に、電気部分(制御盤と秤室)へエアーパージを行ない、内圧を上げ揮発ガス侵入させないようにすることもできます。マノスターゲージを装備し、もし内圧が規定値以下に下がった場合には電源を遮断します。 なお、防爆に対応できる機能ではありません。
使用環境に必要ない場合は、エアーパージなし仕様も承ります。

掃除がしやすい配管

ノズルの給液部分はサニタリー規格のへルールを使用していて、簡単にはずせるようになっています。
ノズル部分も、へルールやワンタッチカプラーを採用し、簡単に取り外しできるようになっています。
食品系や医薬系など、たびたび掃除して清潔にしなければならないお客様にも対応しています。
※シールを留めているブラケットの固定にネジを使用しています。

製品仕様


AW-0020型式表


概要仕様

参考液充填時間 15〜20秒 / 500g
ノズル 2段充填 小型ショートノズル
自動充填制御 大充填、定量前小充填、落差補正
重量最大設定値

9999.9g
(装置改造により、15000gまで承れます)

計量精度 (秤計量精度+制御精度) ±1% 500.0gを計量時
重量最小表示(精度ではありません) 0.1g (計量精度ではない)
外形寸法(約mm)

W 1056 × D 606 × H 1,866

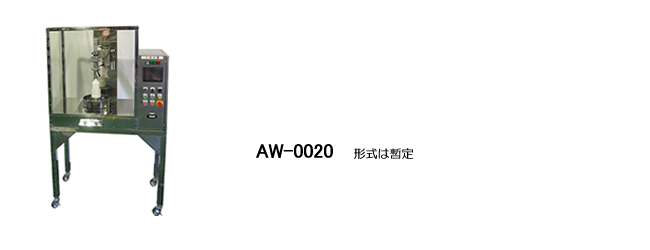

(写真の機械。突起や給液ガイド含まず)

装置重量 設計見込値 約180kg

主材質(基本)
お問合せ時に御相談ください

配管:SUS304 (サニタリー配管)ミガキ
パッキン:シリコン
容器冶具:MCナイロン・ジュラコン・PE等
メインフレーム:SUS304 ミガキ
その他:PET・樹脂・アルミ

電源、エアー

電源:100V 50/60Hz
エアー:0.5Mpa 160L/min程度(パージ程度による)

この装置へ液体を供給する設備が必要です。

※「参考充填時間」「参考キャップ時間」「計量精度」は、地上2mに置いたφ1000mmの200Lタンクから水を

自由落下で給液した時のデーターを基にした参考値です。液や給液などの条件により変ります。
※使用条件に合わせて設計製作することも可能です。

オプション品一例

品名 用途
容器固定フォルダー 本装置で計量をするときに、容器を固定する為のホルダーです。容器にあわせて、設計・製作します。
本体使用部品の材質変更

装置構成の加工部品の材質を変更できます。
例えば、標準品では鉄材質のものを、SUS304材質にしたり、SUS304材質をSUS316Lにしたり、樹脂関係をテフロンにしたりと設計変更します。

電気・プログラムの変更 タッチパネル表示の変更、表示単位の変更、操作ボタンの追加・削除や変更、操作方法の変更など使い勝手にあわせて変更できます。
液温が高い環境に対応させる 40度〜80度と液温が高い場合の樹脂材質の熱膨張を計算した部品を使用します。(対策部品はクリアランスが大きい為、常温で使用すると液漏れが発生する場合があります。)
アルコール消毒に対応させる 充填業務終了時の清掃でアルコールを通して洗浄される場合などアルコールに長時間浸される場合は、パッキン類を耐アルコールのものに変更する必要があります。
耐薬品(耐溶剤)に対応させる 化学液体や消毒液などには溶剤が含まれている場合があります。パッキンや樹脂部品を耐薬品性の材質に変更する必要があります。

対応原料
液体
発泡性のあるものは、あふれる可能性があります。御相談ください。



計量実績原料名
水、消毒用アルコール など

※御購入時のご注意※
上記は一例です。原料・環境・により、能力や精度が変ります。念のため実際の液体を提示いただく場合もあります。納入後のトラブルを防ぐ為にも、御不明な点はお気軽にお問合せください。

お問い合わせはこちら

お問い合わせはこちら
