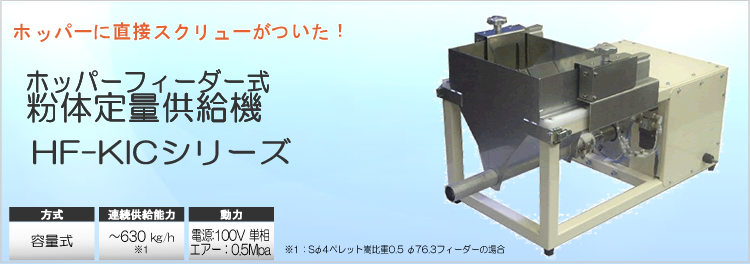

ホッパーフィーダー式粉体定量供給機  |株式会社セイワ技研 モノズコア

HFイメージ

ホッパーとフィーダーを一体化したことによりブリッジ防止羽根がスクリュー横まで届き、トンネル状に起こるブリッジを解消できます。ブリッジしやすい原料でも吐出しやすいスクリュー供給機です。

スクリューとホッパー容量

スクリュー

フィーダー径 定格参考能力kg/h
φ76.3 630
φ60.5 305
φ48.6 180
φ42.7 70
φ38 (標準) 50

※定格参考能力:60Hz G1/5 Sφ4PEペレット 嵩比重0.5時



※原料の性質により能力効率が変わります。
  例えば、粉の場合、0.2倍から0.4倍程度が多いです。
ホッパー容量
10L、20L、30L、40L
※スクリューとホッパー容量により、フレームの大きさが変ります。

  スクリュー吐出部

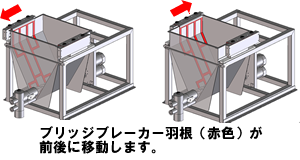

ブリッジブレーカー

ホッパー脇のブリッジブレーカー羽が前後に動くことで、ラットホールやトンネル状のブリッジを起さないようにしています。
※ブリッジブレーカー無しにも出来ます。
ブリッジブレーカー羽根図

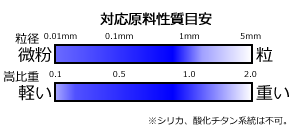

原料対応表

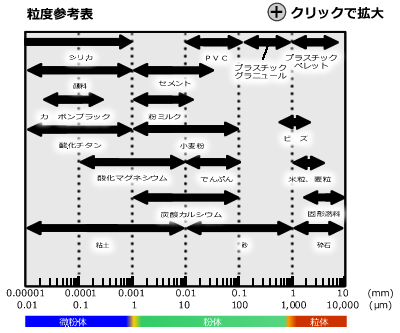

粒度



  ホッパーフィーダー写真

スクリューインバーター付制御

スクリューのインバーター付。時限タイマーで運転時間を設定できます。
ブリッジブレーカーの制御も同時に行います。

  操作面のイメージ

分解 清掃

接粒部は簡単に分解・組立て出来るような構造になっています。
洗浄スペースまで、スクリュー・ホッパーを丸ごと移動できますので、作業スペースを汚しません。



SUSフレームやミガキ仕様にも出来ますので、御相談ください。

  分解

製品仕様

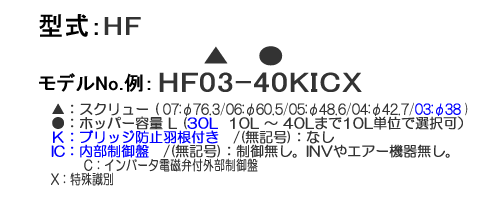

THF-KA

型式
参考図面はこちら


概要仕様
スクリュー (▲)

φ76.3(07) 、φ60.5(06)、φ48.6(05)、φ42.7(04)、φ38(03)から選択 。
ホッパーに関係します。
モータ:200V3相60W ギヤ比1/5

ホッパー容量 (●) 10Lから40Lまで10L単位。フレームに関係します。
攪拌羽根 (K)

なし(無記号)、あり(K)から選択
エアーシリンダーにより羽根を動かす エアー圧0.5Mpa

インバータ制御盤 (IC)(C) の場合
主な制御内容

タイマー時限運転
ブリッジブレーカー運転選択:有・無し
制御:スクリューモータ変速、ブリッジブレーカー動作時間

ユーティリティ

電源:AC 100V 50/60Hz
ブリッジブレーカー付きの場合はエアー:動作圧0.5Mpa
φ6ワンタッチカプラー受け

制御盤なし (無記号) の場合
主な制御内容 制御なし。お客様で御準備ください。
ユーティリティ

モータの電源線はリード線の状態で出荷いたします。
ブリッジブレーカー付きの場合はエアーシリンダーにφ6スピードコントローラーをつけた状態で出荷します。
その他のエアーチューブ、制御用の電磁弁、レギュレーターは付属していません。

外形寸法(約mm)

仕様により異なります。お手数ですがお問合せください。
参考 40LBB付φ38 HF03-40KIC :(W)570x(D)1109x(H)603mm

材質

接粒部:SUS304,ジュラコン,シリコン
その他部:上記他,鉄ユニクロ鍍金,アルミ,樹脂

※1つのフレームに異なる容量のホッパーは取付けできません。

※スクリューの回転速度が同じであっても、粉の特性や環境状況により供給能力が増減します。 インバータ制御等を組み合わせ、運転前や定期的に供給量(スクリュー速度)を 調整してください。
※使用条件に合わせて設計製作することも可能です。

対応原料
<1軸フィーダーの芯あり>
付着性の無い粉、顆粒、ペレット
<1軸フィーダーの芯無し>
付着性の少ない粉・顆粒系





計量実績原料名
<芯ありスクリュー>
塩、シュガーパウダー、米、φ4mmペレット、活性炭
<芯無しスクリュー>
小麦粉、片栗粉

※御購入時のご注意※
上記は一例です。原料・環境・により、能力や精度が変ります。念のため実際の粉体の提示いただく場合もあります。納入後のトラブルを防ぐ為にも、御不明な点はお気軽にお問合せください。
