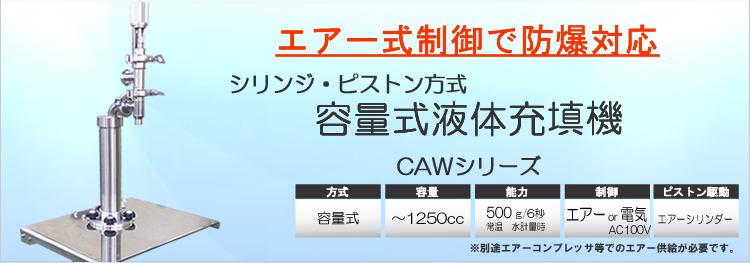

ピストン容量式液体充填機

シリンジ・ピストン容量式液体充填機です。

計量シリンジのピストンのストローク(動く量)を調整することで、簡単に計量充填ができます。ノズルの口も小さいので、小型容器へも充填できます。分解も容易で特殊な工具は一切使いません。





シリンジ式充填機

注射器と同じ原理を利用したもので、ピストンのストローク量を任意に設定することで、決まった容量の液体を計量する事が出来ます。
ノズル内で「吸引」と「吐出」を切り替えているので、ロスが少なく精度良く計量できます。
CAW解説

容量変更が簡単

注射器と同じ原理で給液・排液します。
シリンジピストンのストロークは、ハンドルを回すだけで簡単に変える事ができ、すぐに容量を変更できます。
ピストンストロークがわかる目盛りつき。
シリンジは、5種類ラインナップ。
目的の容量に合わせて選定してください。
シリンジ・ピストンのシールはシリコンを採用。
薬剤特性の良いバイトンやパーフロにも変更できますのでご相談ください。

シリンジのサイズ

品名
シリンジ

内径φ

容量
cc/mm
S80-25
80
100cc〜1250cc
5cc
S63-25
63
60cc〜780cc
3.1cc
S50-25
50
40cc〜490cc
2cc
S40-25
40
25cc〜310cc
1.2cc

※実際の吐出容量は、液体の性質により変わる場合があります。
※シールの材質変更は、追加費用となります。

  CAW調整機構

ノズル

ヘルール継手採用で、ノズルの脱着が簡単にできます。
また、バルブも工具無しで分解・組立が出来ます。
ノズルや継手のシールにはシリコンを採用。
フッ素系に変更できますのでご相談ください。

充填ノズルのラインナップ

品名
排出口

外径φ

NS25A-21
21.7
NS25A-17
17
NS25A-11
11
NS25A-10
10

※給液口は、25Aへルールサイズのみとなります。他のヘルールサイズやタケノコ式が必要な時は、25A変換継手で対応できます。ご相談ください。
※容量は、液体の性質により変わる場合があります。
※シールの材質変更は、追加費用となります。

  CAWノズル

制御は、「エアー式(防爆エリア対応可)」 もしくは「電気式」の2パターン

ノズルやシリンジの駆動にエアーシリンダーを使用しています。
その制御方式に「エアー制御式」と「電気制御式」をラインナップしました。
両方式ともに、2段流量充填が可能です。

エアー制御式

エアーシーケンスを使用して、計量制御を行います。
電気を使わないので、防爆エリアに設置できます。
圧縮エアー供給のみで運転できます。

電気制御式

電気シーケンスを使用して、エアー機器を制御し計量を行います。エアー制御式より安価になります。なお、電源AC 100Vと圧縮エアー供給が必要となります。



※エアー制御式を防爆エリアで運用される場合は、使用設備の個別規則・基準に適合するかをご確認ください。





  (画像)

フットスイッチで簡単充填

フットスイッチで充填を開始します。
難しい操作はありません。

  フットスイッチ

広めの作業台で充填作業をサポート

空の容器や充填後の容器を置けるように少し広めの作業台となっています。



充填時の容器位置決め治具や作業台のサイズ変更なども承りますので、ご相談ください。

  作業台イメージ

製品仕様

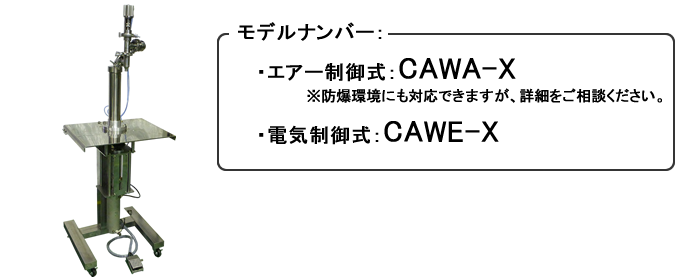

CAW型式表


概要仕様

計量方式 シリンジ・ピストン容量式
充填量 シリンジピストンのストローク調整で可変
参考能力 S63-25シリンジで、水500ccを6秒で計量完了
参考精度 上記参考能力と同条件で ±1cc
給液口 ガス管サイズヘルール 25A クランプ30度(協和ステンレス)
ノズル先端 外径 φ10、φ11、φ17.3、φ21.7 等選択
材質

接液部:SUS304、シリコン、テフロン
他:SS含む様々な材質

動力

<電気制御式の場合>
・電源 AC100V 15A
・圧縮エアー 0.5Mpa 接続φ6チューブ
エアー使用量:320L/min以上 (10回/分)

<電気制御式の場合>
・電源 AC100V 15A
・圧縮エアー 0.5Mpa 接続φ6チューブ
エアー使用量:320L/min以上 (10回/分)

必要コンプレッサースペック

推奨:5.5kWクラスでおよそ550L/min程度。
制御圧力:0.8Mpa程度。タンク容量:50Lクラス
※なお、設計計算値のため、余裕ある能力のコンプレッサーをご準備ください。

※この装置へ液体を供給する設備(タンク)が必要です。なお、タンクは給液口より上に設置してください。
※給液ホースは別途ご準備ください。
※シリンジ下から、ピストンか刮いだ液を排出する口があります。その口に内径φ12のホースをつなぐ必要があります。ホース及び受け容器はご準備ください。
※能力や精度は、供給環境、原料の特性や設置環境によって変わります。
※液体の種類(粘度、性質)によっては、当装置で充填できないものもあります。サンプルテスト、デモ機貸出などでの検証の方法もありますので、ご相談ください。
※仕様、材質は変更できる場合があります。お問合せください。





対応原料
液体
発泡性のあるものは、あふれる可能性があります。御相談ください。



計量実績原料名
水、消毒用アルコール   など
※特殊仕様※
化学液体 130mPa・s(オリーブオイル程度の粘度)

※御購入時のご注意※
上記は一例です。原料・環境・により、能力や精度が変ります。念のため実際の液体を提示いただく場合もあります。納入後のトラブルを防ぐ為にも、御不明な点はお気軽にお問合せください。
