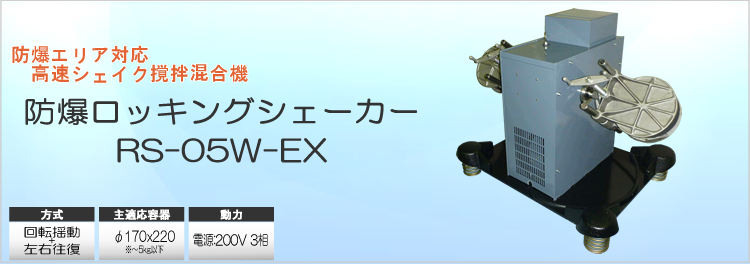

防爆ロッキングシェーカー RS-05W-EX

  ペイント関係、溶剤関係、化学系などを取り扱う所では、防爆エリア指定の場所に設置せざる負えないことが多々あります。

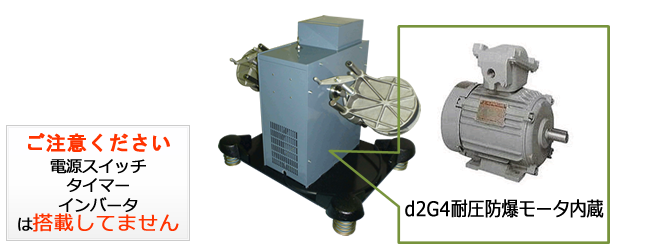

そのような場所では、ロッキングシェーカーのモータを、「耐圧防爆モータ(d2G4)」に変更した仕様の「防爆ロッキングシェーカー」が使えます。


  RS-05W-EX説明



  耐圧防爆モータが大きいために、本体の高さが大きくなりますが、

ホルダーの大きさは標準機とほぼ同じなので、標準機からの代替えとしてもご利用いただけます。



なお、電源スイッチ(本体ブレーカー)やタイマーといった制御機器は搭載できないためついておりません。

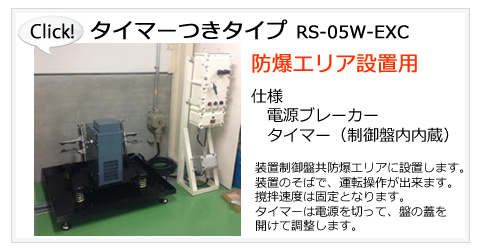

電源操作とタイマーが必要な方は、耐圧防爆対応制御盤のオプションがあります。

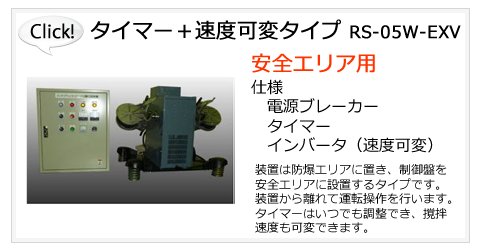

電源操作とタイマー、速度変換インバータが必要な方は、安全エリアに制御盤を設置するタイプのオプションがあります。


  RS-05W-EXCリンク

RS-05W-EXVリンク



ご使用には、防爆用電源工事・設備が必要です

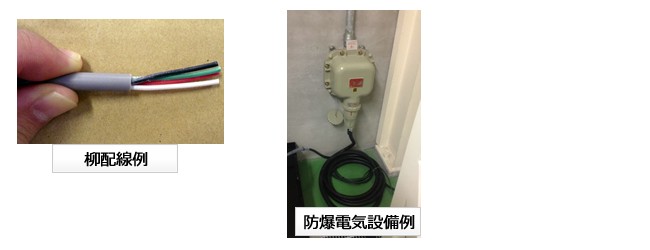

  電源線はキャブタイヤ、3.5mで、先端柳線切断となっております。

防爆エリア用の電気配線・工事を行っていただき、装置電源をつなげると使用できます。
(電気工事は弊社では承れません。あらかじめご了承ください。工法、工事については専門業者にお問い合わせください。)


  防爆電気設備例_柳線


当装置には、電源スイッチも搭載されておりません。
電源設備工事時に防爆エリア用スイッチを設備していただくか、
当装置オプションの耐圧防爆制御盤をご購入ください。
※電源コネクターを利用しての装置ON/OFFは行わないでください。




メンテナンス



ホルダー軸の摺動部分、オイルシール、モータ等は使用において摩耗していきます。
ロッキングシェーカーは特殊構造の為に、出先修理は行えず、本体をメーカー(広島)に直送していただいております。
定期的にメンテナンスをご利用いただくことにより、20年前製造のものでも長くご使用していらっしゃるお客様も多数おられます。



メンテナンス・発送・費用については、お気軽にお問い合わせください。




適用容器

  RS-05W標準機と同じで、4Lペイント缶サイズまでの容器を手軽に撹拌混合、分散、粉砕をこなします。

対応サイズは、φ170x220mm(高さ)までです。


  RS-05W対応容器サイズ
  撹拌可能重量は以下の通りです。
  RS-05W対応容器重量

オプション販売

アタッチメント

少量容器を一度に複数個セットする場合のアタッチメント
容器サイズ・形状に合せて設計製作いたします。

  RS-05Wオプションアタッチメント
制御盤付

RS-05W-EXCリンク

RS-05W-EXVリンク

製品仕様


ロッキングシェーカー RS-05W-EX   ロッキングシェーカー RS-05W-EXモデルナンバー




概要仕様

適応容器

丸缶,ガラス瓶,ポリ瓶など φ170x220mm(高さ)まで
(小さい容器のセットや複数セットには、別売りアタッチメントが必要な場合があります。)

積載重量 片側5Kg以下(片掛け不可)
振動数 約643rpm(※1)
駆動 d2G4耐圧防爆モータ
電源 200V 3相

(15Aのブレーカーをご利用ください)

電源周波数により、内部プーリーの仕様が異なります。

外形寸法(約mm) (W)846×(D)594×(H)653mm(※本体)

左右前後に、150mm程のスペースが必要です。

重量 100kg
その他 防爆対応は日本国内規格のみ適応

※1:積載重量・負荷状態等により異なります。
