SMスクリューフィーダーユニット SM型  |株式会社セイワ技研

スクリューフィーダーの販売

供給機や計量機で大活躍の「スクリュー」と「フィーダー」。弊社では、設計から製作・組立てを長年にわたりやってきました。そのノウハウを生かすことで、様々なスクリューを製作できます。

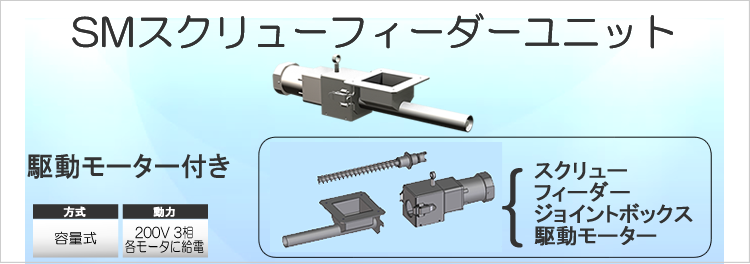

SMシリーズユニット「ホッパー」「ベースフレーム」「制御盤」が増設できます。


スクリューフィーダー

1軸スクリューフィーダー

  SMフィーダー SMスクリュー .

詳細仕様、価格はお問合せください。

〜形式表〜

ペレット用  (スクリューとケーシングのすき間が広め)


フィーダ口径

参考吐出能力
()内は嵩0.5、効率1の時

スクリュー種類 型式番号

PDF
図面

φ25.4

13 L/h
(6kg/h)

芯有
S M 0 3 0 A
こちら
φ38

29 L/h
(14kg/h)

芯有
S M 0 3 0 A
こちら

35 L/h
(17kg/h)

芯無
S M 0 3 N A
こちら

30 L/h
(15kg/h)

2条ネジ
S M 0 3 JA
こちら
φ42.7

40 L/h
(19kg/h)

芯有
S M 0 4 0 A
こちら

48 L/h
(24kg/h)

芯無
S M 0 4 N A
こちら

56 L/h
(28kg/h)

2条ネジ
S M 0 4 J A
こちら
φ48.6

101 L/h
(50kg/h)

芯有
S M 0 5 0 A
こちら

121 L/h
(60kg/h)

芯無
S M 0 5 N A
こちら

110 L/h
(50kg/h)

2条ネジ
S M 0 5 J A
こちら
φ60.5

168 L/h
(80kg/h)

芯有
S M 0 6 0 A
こちら

201 L/h
(100kg/h)

芯無
S M 0 6 N A
こちら

173 L/h
(85kg/h)

2条ネジ
S M 0 6 J A
こちら
φ76.3

347 L/h
(170kg/h)

芯有
S M 0 7 0 A
こちら

417 L/h
(205kg/h)

芯無
S M 0 7 N A
こちら
.

粉・顆粒用  (スクリューとケーシングのすき間が狭い)


フィーダ口径

参考吐出能力
()内は嵩0.5、効率1の時

スクリュー種類 型式番号

PDF
図面

φ48.6

130 L/h
(65kg/h)

芯有
S M 0 5 0 B
こちら

156 L/h
(75kg/h)

芯無
S M 0 5 N B
こちら

142 L/h
(70kg/h)

2条ネジ
S M 0 5 J B
こちら
φ60.5

294 L/h
(145kg/h)

芯有
S M 0 6 0 B
こちら

353 L/h
(175kg/h)

芯無
S M 0 6 N B
こちら

303 L/h
(150kg/h)

2条ネジ
S M 0 6 J B
こちら
φ76.3

581 L/h
(290kg/h)

芯有
S M 0 7 0 B
こちら

679 L/h
(335kg/h))

芯無
S M 0 7 N B
こちら
.


SM対応原料
※能力は、嵩比重0.5, 効率1の樹脂粒体を想定して表示しています。※2013年5月から、能力表示統一化で嵩比重0.8表示から 0.5表示に変更しました。旧表示と結果は変わりません。
※スクリューの回転速度が同じであっても、粉の特性や環境状況により供給能力が増減することがよくあります。 インバータ制御等を組み合わせ、運転前や定期的に供給量(スクリュー速度)を 調整してください。
※原料個々により供給効率や能力が変わります。ご心配な場合はデモ機貸出やサンプリングテストでの確認などご提案できますのでお気軽にお問い合わせください。
※酸化チタンのみの原料は供給できない場合があります。

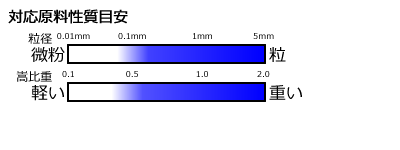

(画像)

〜寸法表〜

  SMフィーダー寸法 SMスクリュー寸法 .

Model番号
フィーダ

口径

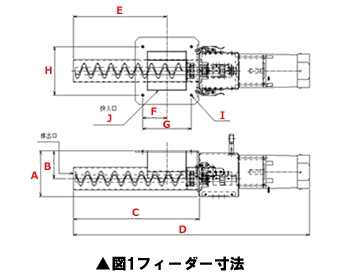

スクリューフィーダー寸法/mm(図1)
モータ

ギヤヘッド

A
B
C
D
E
F
G
H
I
J
S M 0 3 0
芯有
φ38
122.5 74.5 334.5 630.8 250 65 130 130

4-
M6

□101
60W

1/20

S M 0 3 N
芯無
S M 0 3 J
2条ネジ
S M 0 4 0
芯有
φ42.7
122.5 74.5 334.5 630.8 250 65 130 130

4-
M6

□101
60W

1/20

S M 0 4 N
芯無
S M 0 4 J
2条ネジ
S M 0 5 0
芯有
φ48.6
122.5 74.5 334.5 630.8 250 65 130 130

4-
M6

□101
60W

1/20

S M 0 5 N
芯無
S M 0 5 J
2条ネジ
S M 0 6 0
芯有
φ60.5
122.5 74.5 334.5 630.8 250 65 130 130

4-
M6

□101
60W

1/20

S M 0 6 N
芯無
S M 0 6 J
2条ネジ
S M 0 7 0
芯有
φ76.3
122.5 74.5 334.5 630.8 250 65 130 130

4-
M6

□101
S M 0 7 N
芯無
Model番号

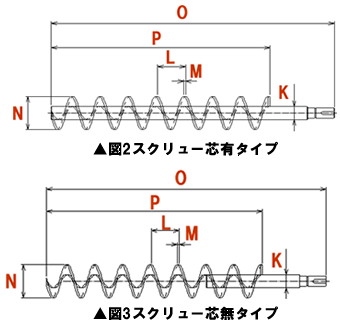

スクリュー径・ピッチ/mm(図2、図3)
K
L
M
N
O
P
S M 0 3 0
芯有
15 20 3 25 386.5 288.7
S M 0 3 N
芯無
15 22 5 25 386.5 288.7
S M 0 3 J
2条ネジ
15 24 3 25 386.5 288.7
S M 0 4 0
芯有
17 20 3 29 386.5 288.7
S M 0 4 N
芯無
17 23 6 29 386.5 288.7
S M 0 4 J
2条ネジ
17 30 3 29 386.5 288.7
S M 0 5 0
芯有
17 25 3 37 386.5 290.5
S M 0 5 N
芯無
17 28 6 37 386.5 290.5
S M 0 5 J
2条ネジ
17 30 3 37 386.5 290.5
S M 0 6 0
芯有
20 36 3 40 386.5 286.5
S M 0 6 N
芯無
20 39 6 40 386.5 286.5
S M 0 6 J
2条ネジ
20 40 3 40 386.5 286.5
S M 0 7 0
芯有
20 42 3 50 386.5 286.5
S M 0 7 N
芯無
20 45 6 50 386.5 286.5
.

対応原料
<1軸フィーダーの芯あり>
付着性の無い粉、顆粒、ペレット
<1軸フィーダーの芯無し>
付着性の少ない粉・顆粒系





計量実績原料名
<1軸フィーダーの芯あり>
塩、シュガーパウダー、米、φ4mm以下ペレット材、鉄粉(付着性なしの場合)、活性炭粉、木屑粉(微粉砕3mm以下)、大豆粉、薬微粉(GMP特殊仕様)など
<1軸フィーダーの芯無し>
小麦粉、片栗粉、でんぷん系粉、鉄粉、モルタル、石灰など

※御購入時のご注意※
上記は一例です。原料・環境・により、能力や精度が変ります。念のため実際の粉体の提示いただく場合もあります。納入後のトラブルを防ぐ為にも、御不明な点はお気軽にお問合せください。

2軸スクリューフィーダー

  SMWフィーダー SMWスクリュー .

詳細仕様、価格はお問合せください。

〜2軸形式表〜


フィーダ口径 スクリューピッチ Model番号 PDF図面
φ32×2 7mm S M 0 7 W こちら
φ32×2 12mm S M 1 2 W こちら
φ32×2 20mm S M 2 0 W こちら
.
参考能力

フィーダー:SM20W (旧P2SF32-20) ギヤー比:1/50 60Hz運転 原料嵩比重:約0.6 の場合
原料名
性質
参考能力
粉体:ワックス材
付着性:中

ブリッジ性:大

約 240g / 分
混合粉体: レジン+酸化チタン
付着性:大

ブリッジ性:強

約 120g / 分
粉体:名称非公開
付着性:強

ブリッジ性:強

約 104g / 分
.






SMW対応原料※※酸化チタンのみでの供給はできません。酸化チタンは、スクリューの圧力により塊やすいため、塊によって2軸間が押され軸の変形や破損の原因となります。他の物質との混合材であれば可能な場合があります。
※ギヤー比は1/30まで変更できます。それより速くすると、原料によっては装置に負荷がかかり寿命を縮めたり、破損する場合があります。
※粉の性質により能力が大きく異なります。ご心配な場合はサンプリングテストでの確認等ご提案できますのでお気軽にお問い合わせください。

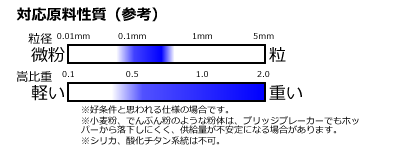

  (画像)

〜2軸寸法表〜

  SMWフィーダー寸法 SMスクリュー寸法 .

Model番号
フィーダ

口径

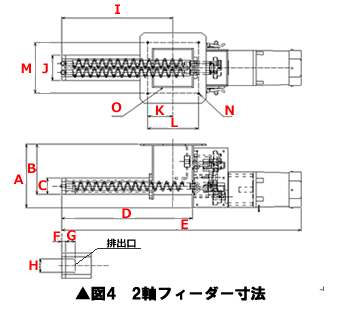

2軸フィーダー寸法/mm(図4)
A
B
C
D
E
F
G
H
I
J
S M 0 7 W
φ32
163 129
42
337.5 614
10
25
35
250
65
S M 1 2 W
S M 2 0 W
Model番号
2軸フィーダー寸法/mm(図4)
モータ

ギヤーヘッド

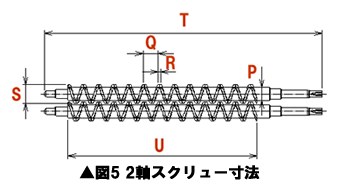

2軸スクリュー寸法/mm(図5)
K
L
M
N
O
P
Q
R
S
T
U
S M 0 7 W 65 130 130 4-M6
99×94
90W 1/50
φ17
7
1.5
φ25
366
249
S M 1 2 W
φ17
12
2.5
φ25
366
249
S M 2 0 W
φ17
20
3
φ25
366
249
.

対応原料
<2軸フィーダー>
粉全般





計量実績原料名
<2軸フィーダー>
小麦粉、片栗粉、シリカ、タルク等

※御購入時のご注意※
上記は一例です。原料・環境・により、能力や精度が変ります。念のため実際の粉体の提示いただく場合もあります。納入後のトラブルを防ぐ為にも、御不明な点はお気軽にお問合せください。
