ダブルスクリューホッパーフィーダー   |株式会社セイワ技研 モノズコア

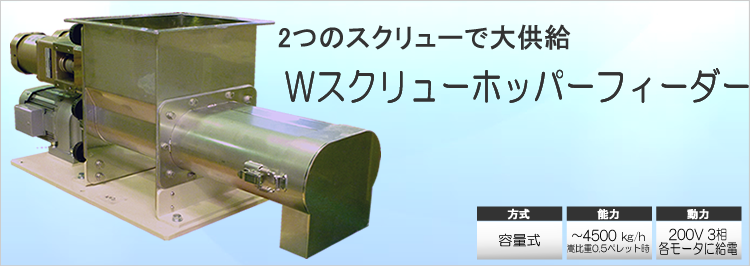

WHFイメージ

大容量の原料供給に最適なスクリューフィーダーです。大容量のホッパー下に搭載することで、スクリューの回転数によって量を調整しながら被装置へ供給することができます。付着性のない粉〜粒体に使用できます。

スクリューとホッパー容量

2つのスクリューを隙間を空けて平行に配置。
フィーダーケーシングは大きく作られているので、吐出量が多いです。



WHF上から
WHF切り出し

粒体から粉体まで幅広く対応

ペレットを供給している様子と能力の動画です。



原料名
性質
参考能力 ギヤー比:1/10
60Hz
30Hz
10Hz
粒体:ペレット
付着性:なし

ブリッジ性:なし

4500kg/時間
2600kg /時間
950kg/時間
粉体:小麦粉
付着性:刺激で剥離

ブリッジ性:あり

2520kg/時間
(データ無し)
460kg/時間


※この装置は回転速度と能力は比例しません。
※付着性のある粉は、スクリューに付着するため、使用できません。



製品仕様


WHF   型式

概要仕様;
スクリュー形式 2条ネジスクリュー×2
スクリュー径 φ74.2-φ42.7-t3-P100
ケーシング 195×105 t2
スクリュー モーターギヤーヘッド

200V3相 0.4kw
ギヤー比1/10

ブリッジブレーカー

モーターギヤーヘッド

200V3相 90w
ギヤー比1/200 ×2

供給能力

4500kg/時(MAX)
嵩比重0.8,ペレット時

主材質 SUS304,SS,AL , ジュラコン、シリコンなど
外形寸法(約mm) (W)300×(D)860×(H)324.8
ユーティリティ 各モーターへ給電してください。
寸法図 寸法図

※スクリューの回転速度が同じであっても、粉の特性や環境状況により供給能力が増減します。 インバータ制御等を組み合わせ、運転前や定期的に供給量(スクリュー速度)を 調整してください。

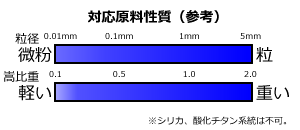

対応原料
付着性の少ない粉・顆粒系



計量実績原料名
ペレット、小麦粉

※御購入時のご注意※
上記は一例です。原料・環境・により、能力や精度が変ります。念のため実際の粉体の提示いただく場合もあります。納入後のトラブルを防ぐ為にも、御不明な点はお気軽にお問合せください。
