SMスクリューフィーダー TOP

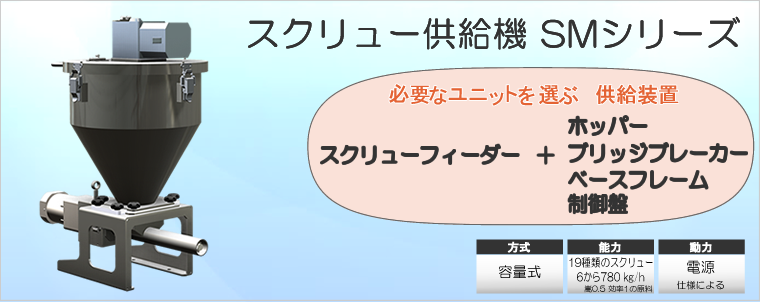

スクリューフィーダー、ホッパー、ブリッジブレーカー、ベースフレーム、制御盤の中から、お客様の設備に必要なユニットを選んで製作するスクリュー供給機です。小規模設備や卓上袋詰めなど簡単に設置できるように小型化。組立と分解が簡単な構造と、清掃を考えフィーダーとホッパーを一体で移動できるようにした構造が好評です。また、できるだけたくさんの種類の原料性質に対応できるよう、平均的な大きさと種類のスクリューフィーダーやホッパーをラインアップしています。

ユニット構成が選べる スクリューフィーダー

原料の性質や使い方や供給機のシステム構成は、お客様により様々です。
いろんなお客様の御要望に対応できるよう、ユニット構成を選べるようにしました。

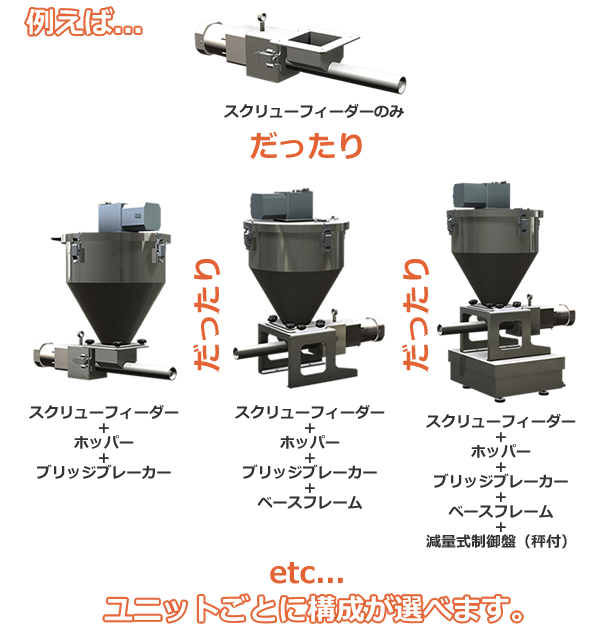

SMスクリュー供給機はユニット構成が選べますの説明写真
GMP対応や食品工場対応、ユニットにない装備・機能でご希望がありましたらお気軽にご相談ください。

スクリューフィーダー部 原料と供給能力に合わせてスクリューを選択

単軸と2軸をラインアップ。
「芯あり」「芯なし」「2条」のスクリュー形状を基本パーツとしてそろえています。(φ25.4とφ76.3を除く)
要求される仕様に合わせて選定できます。
SMスクリュー表

粒度表

▽切出し

ホッパー部 ミガキステンレス丸型ホッパー

丸型ホッパーは内面#400番のミガキステンレス材を採用。
容量は、20L・30L・40Lの3タイプを標準設計。溜める容量に合わせてお選びください。



ホッパーについては「こちらのページへ」

  ホッパー

ブリッジ防止羽根

中心軸から伸びた棒の先端に平板が数枚付いており、回転することによってホッパーの際を掻きます。
中心軸の先端の平板は、スクリュー上部数センチのところを掻き回し、ブリッジを壊しながらスクリューに供給します。



シリカなど、ブリッジしやすく比重が軽い原料には、オーガ付きブリッジブレーカー羽根で対応できます。



ホッパーについては「こちらのページへ」

  ブリッジ羽根

ベースフレーム部 組立て簡単、お掃除簡単で好評

SM専用ベースフレームホッパーとフィーダーを組んだまま、一体としてベースフレーム本体から外すことが出来ます。
掃除用のスペースまで持ち運べるので、計量の作業現場で分解する必要がなく、作業場が汚れないというメリットがあります。
スクリューとフィーダーはワンタッチフックで止まっており取付け取外しは工具なしで簡単に行なえます。



▽組立て

SM分解

さらに使いやすく

さらに使いやすくする追加部品もそろえています。
スクリューの吐出方向を下に向け袋詰めしやすくする「先端チーズ吐出口」や、製品をまとめる「簡易架台」などがあります。
追加部品については「こちらのページへ」

  追加部品

製品仕様

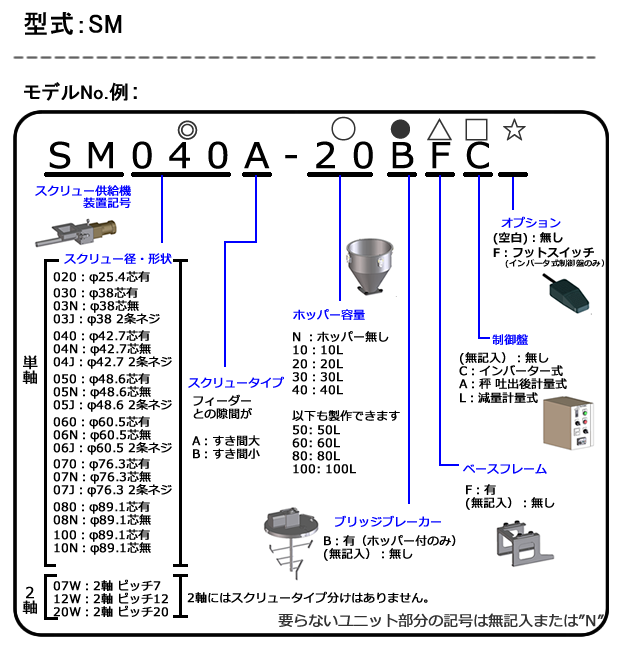

SM 形式表
概要仕様
フィーダー径 (◎) φ25.4(2) φ38(3) φ42.7(4) φ48.6(5) φ60.5(6) φ76.3(7) から選択
スクリュー種類  芯あり(無記号)、芯無し(N)、2条ネジ(J)、2軸(W) から選択
フィーダーとモータの連結

ジョイントボックス形式
ジョイントボックス材質:SUS304 2B

スクリューモータ

(制御盤L以外の仕様)200V 3相 60W ギヤー比1/20
(制御盤Lでの仕様)ACサーボ 200V 3相 200W ギヤー比1/35

ホッパー容量 (○) 20L(20),10L(10),30L(30),40L(40) から選択
ブリッジブレーカー (●)

無し(無記号)、あり(K) から選択
(2軸スクリューには装備できません)
ありの場合は200V3相90W 1/240

ベースフレーム(△) SUS304 2B、AL、樹脂(ノブ部分)

電源仕様

制御盤仕様 (☆)

制御盤がない場合は、各モータに接続してください。
各モーターの配線はリード線の状態です。
制御盤付きの場合は、各仕様をご覧ください。

外形寸法(約mm) 仕様により異なります。お手数ですがお問合せください。
装置重量

参考値
SM060の場合:約12kg
SM040-20NFの場合:約20kg

主材質

接粒部:SUS304,ジュラコン,シリコン
その他部:上記他,鉄ユニクロ鍍金,アルミ,樹脂

※容量式の場合能力が変化します。インバータ制御等を組み合わせ、運転前や定期的に供給量(スクリュー速度)を

調整してください。

オプション品一例
品名 対応機種 排出径 中心からの距離

先端チーズ吐出口
先端チーズ吐出口

SM03系用 φ50.8 61mm
SM04系用 φ50.8 61mm
オーダー お問合せください
品名 参考図面

フレーム 鉄塗装品
フレーム

お問い合わせください

※過去実績の一例です。お客様の使用状況に合わせて設計できます。

対応原料
<1軸フィーダーの芯あり>
付着性の無い粉、顆粒、ペレット
<1軸フィーダーの芯無し>
付着性の少ない粉・顆粒系



計量実績原料名
<1軸フィーダーの芯あり>
塩、シュガーパウダー、米、φ4mm以下ペレット材、鉄粉(付着性なしの場合)、活性炭粉、木屑粉(微粉砕3mm以下)、大豆粉、薬微粉(GMP特殊仕様)など
<1軸フィーダーの芯無し>
小麦粉、片栗粉、でんぷん系粉、鉄粉、モルタル、石灰など

※御購入時のご注意※
上記は一例です。原料・環境・により、能力や精度が変ります。念のため実際の粉体の提示いただく場合もあります。納入後のトラブルを防ぐ為にも、御不明な点はお気軽にお問合せください。

スクリューフィーダーに、ベースフレームとホッパーを一体にした、すぐにでも使用できるスクリュー供給機装置です。フィーダー径やホッパー容量、ブリッジブレーカーの有無を選定してください。制御盤が必要な場合は、その制御の方法により3種類の制御盤ユニットからお選びいただけます。

ホッパー・ベースフレーム付きスクリュー供給機SM-Fに”計量機能”を追加した制御盤と専用の秤をセットにした装置です。秤に容器を置くと、容器の重さを量りながらスクリュー供給を制御。設定した重量でストップします。標準で5つの品種を登録できるので、原料換えのたびにイチからの調整はいりません。

ホッパー・ベースフレーム付きスクリュー供給機SM-Fに”ロスイン機能”を追加できる制御盤と専用の秤をセットにした「減量計量式スクリュー供給機」です。秤にはスクリュー供給機SMがセットされていて、供給機が吐出する原料の「減量重量」をリアルタイムに計測することでスクリューの吐出し量を制御。設定した重量で吐出をストップします。容器や袋を選ばず量ることができます。また、連続投入・一定量供給の用途としても使...

SM・RC専用 標準設計ホッパー筒状の胴部分と下側が60度の逆円錐になっている丸型ホッパー。SUS304使用で、内面ミガキ材料仕様です。パッチン錠で固定できる取手付きの蓋も付属しています。取付は□150の5mm厚の板に、□130ピッチで4-φ7の穴が開いています。容量排出口径投入口径外観高さ重さSMRC20Lφ100φ3504257.5kg○○30Lφ100φ3505359kg○○40Lφ100φ...
