回転速度調整付き簡易制御盤付きスクリュー供給機 SM-FC  |株式会社セイワ技研 モノズコア

SMスクリューフィーダー Cタイプ

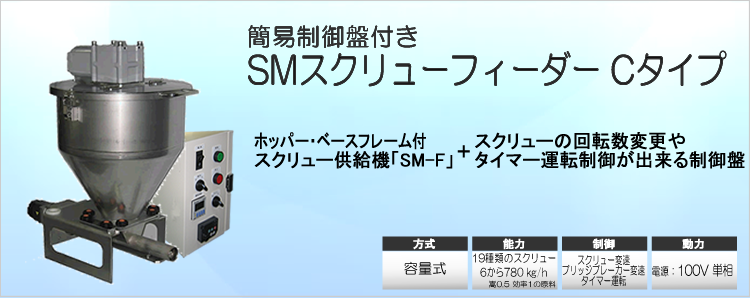

ホッパー・ベースフレーム付きスクリュー供給機SM-Fに”スクリューの回転数変更やタイマー運転”ができる制御盤をセットした装置です。

スクリュー回転速度変更

インバーターを内蔵しているので、スクリューの回転速度を任意に変更できます。
速度調整範囲は、定格の1/6〜2倍です。



ブリッジブレーカ付きの場合は、ブリッジブレーカーの回転ON/OFFを選択でき、ブリッジブレーカーの回転速度も変更することが出来ます。

  SSP-C制御盤のイメージ

スクリューフィーダー部 原料と供給能力に合わせてスクリューを選択

単軸と2軸をラインアップ。
「芯あり」「芯なし」「2条」のスクリュー形状を基本パーツとしてそろえています。(φ25.4とφ76.3を除く)
要求される仕様に合わせて選定できます。
スクリュー回転速度変更範囲は、定格の1/6〜1倍です。

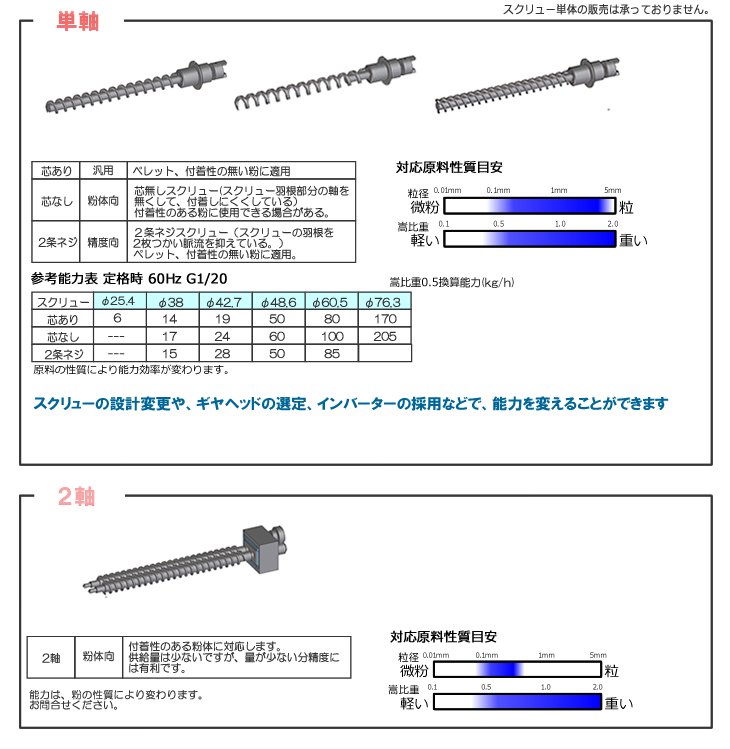

SMスクリュー表

粒度表

▽切出し

ホッパー部 ミガキステンレス丸型ホッパー

丸型ホッパーは内面#400番のミガキステンレス材を採用。
容量は、20L・30L・40Lの3タイプを標準設計。
溜める容量に合わせてお選びください。



ホッパーについては「こちらのページへ」

  ホッパー

ブリッジ防止羽根

中心軸から伸びた棒の先端に平板が数枚付いており、回転することによってホッパーの際を掻きます。
中心軸の先端の平板は、スクリュー上部数センチのところを掻き回し、ブリッジを壊しながらスクリューに供給します。



シリカなど、ブリッジしやすく比重が軽い原料には、オーガ付きブリッジブレーカー羽根で対応できます。

  ブリッジ羽根

ベースフレーム部 組立て簡単、お掃除簡単で好評

SM専用ベースフレームホッパーとフィーダーを組んだまま、一体としてベースフレーム本体から外すことが出来ます。
掃除用のスペースまで持ち運べるので、計量の作業現場で分解する必要がなく、作業場が汚れないというメリットがあります。
スクリューとフィーダーはワンタッチフックで止まっているだけですので、取付け取外しは工具なしで簡単に行なえます。



▽組立て

SM分解

さらに使いやすく

さらに使いやすくする追加部品もそろえています。
スクリューの吐出方向を下に向け袋詰めしやすくする「先端チーズ吐出口」や、製品をまとめる「簡易架台」などがあります。

  追加部品

製品仕様

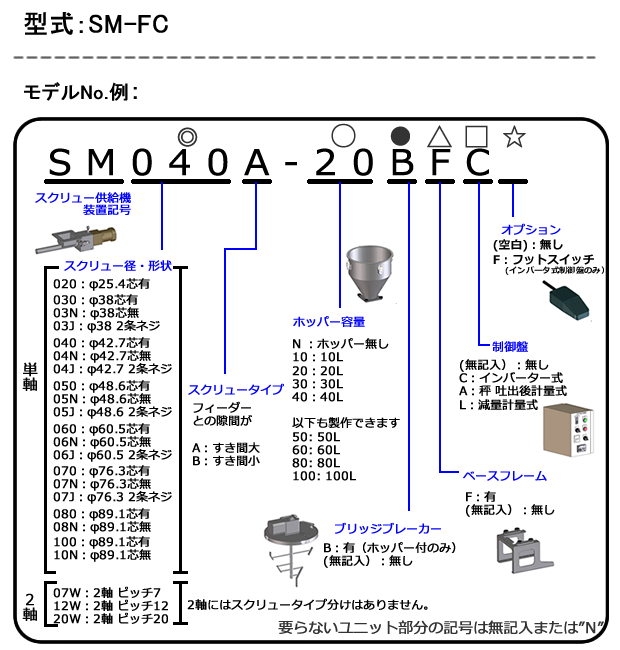

SM-FC 形式表


参考図面

SM-C用制御盤面概要図 POW-0100-D-G1.pdf

SM040-20F SM040-20NF.pdf
SM040-20BF SM040-20BF.pdf
SM20W-30BF SM20W-30BF.pdf

概要仕様

フィーダー径 (◎) φ25.4(2) φ38(3) φ42.7(4) φ48.6(5) φ60.5(6) φ76.3(7) から選択
スクリュー種類  芯あり(無記号)、芯無し(N)、2条ネジ(J)、2軸(W) から選択
フィーダーとモータの連結

ジョイントボックス形式
ジョイントボックス材質:SUS304 2B

スクリューモータ

200V 3相 60W ギヤー比1/20
メタルコネクタ 2m

ホッパー容量 (○) 20L(20),10L(10),30L(30),40L(40) から選択
ブリッジブレーカー (●)

無し(無記号)、あり(B) から選択
(2軸スクリューには装備できません)
ありの場合は200V3相90W 1/240
メタルコネクタ 2m

ベースフレーム(△) SUS304 2B、AL、樹脂(ノブ部分)
制御盤 (☆)電源 100V 単相 50Hz/60Hz 10A 3.5m
制御内容

タイマー時限運転(ON/OFFあり)
スクリュー回転数変更 (インバータ表示盤面)
※ブリッジブレーカー付きの場合↓
ブリッジブレーカー運転(ON/OFFあり)
ブリッジブレーカー回転数変更 (制御盤内のインバーターを操作)

外形寸法(約mm) 仕様により異なります。お手数ですがお問合せください。
装置重量

参考値 (両方 制御盤含まず)
SM060の場合:約12kg
SM040-20NFの場合:約20kg

主材質

接粒部:SUS304,ジュラコン,シリコン
制御盤:鉄製 塗装クリーム
その他部:上記他,鉄ユニクロ鍍金,アルミ,樹脂

※スクリューの回転速度が同じであっても、粉の特性や環境状況により供給能力が増減します。 運転前や定期的に供給量(スクリュー速度)を 調整してください。

※装置仕様、原料対応状況については御相談ください。

オプション品一例
品名 対応機種 排出径 中心からの距離 図面

先端チーズ吐出口
先端チーズ吐出口

SM03系用 φ50.8 61mm
SM04系用 φ50.8 61mm
オーダー お問合せください
品名 参考図面

フレーム 鉄塗装品
フレーム

お問い合わせください

※過去実績の一例です。お客様の使用状況に合わせて設計できます。

お問い合わせはこちら

お問い合わせはこちら
