マス式 カップ計量装置 ラインナップ

制御盤別 RCA

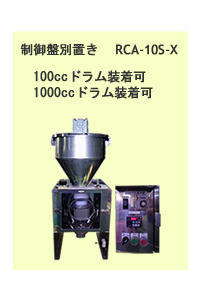

〜100cc・〜1000ccの計量

RCA-10S

計量カップで計量できる粒状〜粉ものなら自動で計量できます。計量部と制御盤は別置きです。

≫詳細ページ

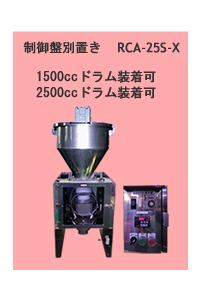

〜1500cc・〜2500ccの計量

RCA-25S

ドラムが大きくなり、大容量の自動カップ計量ができます。計量部と制御盤は別置きです。

≫詳細ページ

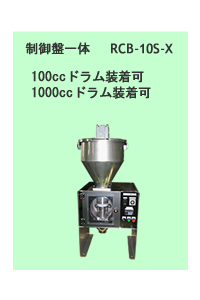

制御盤一体型 RCB

〜100cc・〜1000ccの計量

RCB-10S

制御盤が一体の、卓上運用タイプです。

≫詳細ページ



カップ計量装置とは

カップ計量装置とは

計量カップで原料を量る動作
「原料を計量カップ(マス)ですくう」

「すり切る」

「排出する」
を自動で行う「マス式計量装置」です。



自重落下により原料をカップ内に充填し、カップが反転することで原料を排出させます。
原料を擦る・つぶす部分が少なく、原料にやさしく計量することができます。



原料の袋詰め充填や少量カップなどへの充填に最適です。

計量の方法 ムービー





量の変更は?

回転ドラムの中にセットされている専用「計量カップ」の位置を上下にずらすことで、内容量を変更することが出来ます。

また、逆さにすることで、少ない量を計量できます。
ドラムの種類・計量カップの組合せで、 1ccから1000ccまで量ることが出来ます。
購入時に計量ドラム・専用カップをご指定してください。




回転ドラムの中にセットされている専用「計量カップ」の位置を上下にずらすことで、内容量を変更することが出来ます。

また、逆さにすることで、少ない量を計量できます。
ドラムの種類・計量カップの組合せで、 1ccから1000ccまで量ることが出来ます。
購入時に計量ドラム・専用カップをご指定してください。




計れる量と装置タイプ



「装置タイプ」→「搭載できるドラムサイズ」→「そのドラムにセットできる計量カップサイズ」によって、「計れる量」が決まります。



以下の絵より、計りたい量が「どのドラムサイズ」になるか
選定してください。
また、そのドラムを装着できる「装置タイプ」を「制御盤の形態」により選定してください。



なお、装置の構造上、以下の制約がありますのでご注意ください。
RCA-10SおよびRCB-10Sには、1500ccと2500ccドラムは装着できません。
RCA-25Sには、100ccと1000ccドラムは装着できません。

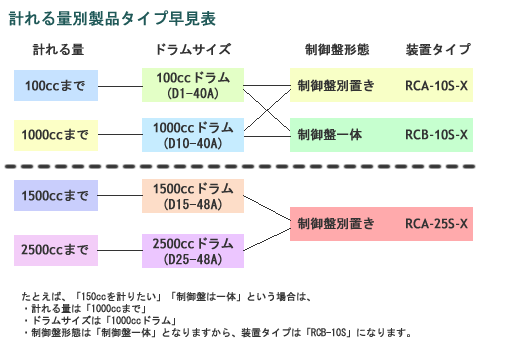

  計れる量別製品タイプ早見表

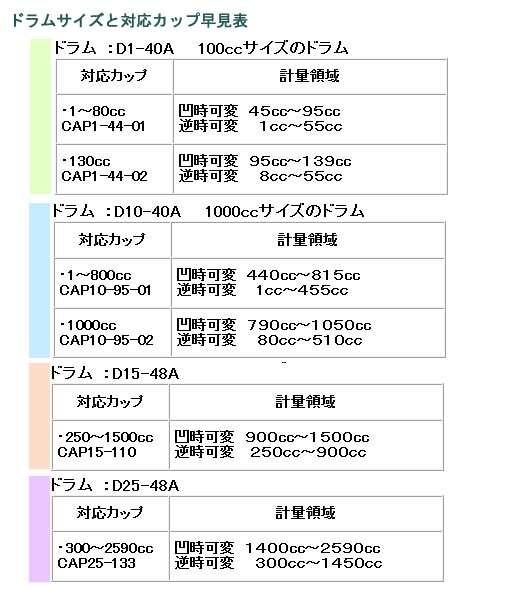

ドラムに搭載できる計量カップの種類と計れる量

  先ほど選定したドラムを下記図より見つけ、その表の対応カップから計量できる量を確認してください。
  ドラムと計量カップの関係表

選定した装置タイプへ

  下記図の先ほど選定した装置タイプをクリックすると、専用ページへ移動できます。
  RCA-10Sへ RCB-10Sへ RCA-25Sへ
