小型ロータリーバルブRVA

  上部からローターに充填される粉粒体を回転により下部に移動させ重力によって排出供給します。

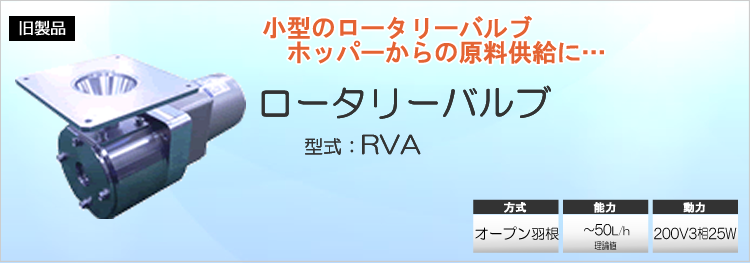

ロータリーバルブRVA外観図

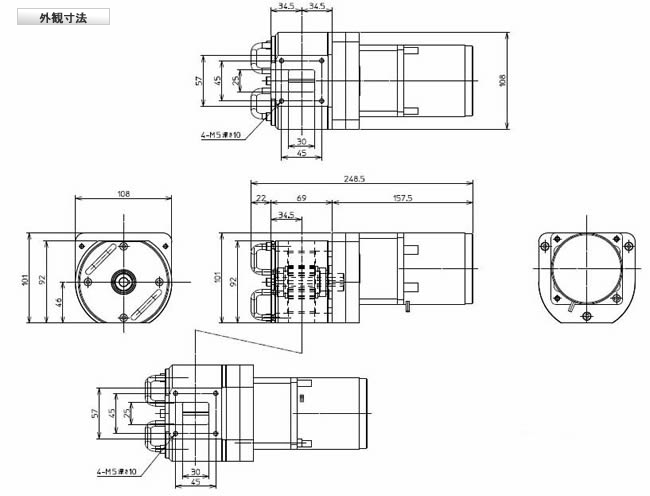

ロータリーバルブRVA図面

オプション

間座

ロータリーバルブと、ホッパーをつなぐ間座
No.2457-45



仕様

概要仕様
No,

口径
入/出

取付ネジ
入/出

ローター
形状 /径

羽根
枚数

理論1回転
ローター容積
[cm3]

理論排出量
[m3/h]

参考
重曹テスト時
1回転排出量

仕様
RVA-0706

25x30
/
25x30



4-M5,45x45
/
4-M5,45x45



オープン
/φ70

6 72 0.056 60cc程度

モータ:25W ギア:1/120 (1560÷120=13rpm)
軸シール:ジュラコン
エアーリーク対策非対応

(重曹:嵩比0.8、安息角70度)

対応原料
粉・顆粒
※嵩比重の軽い原料や付着性のある原料は適さない場合があります。



計量実績原料名
重曹、塩(SUS316L特別仕様にする必要があります)

※御購入時のご注意※
上記は一例です。原料・環境・により、能力が変ります。念のため実際の粉体の提示いただく場合もあります。納入後のトラブルを防ぐ為にも、御不明な点はお気軽にお問合せください。
