| 上部からローターに落ちた原料を回転により下部に移動させ排出供給します。 剛性、軸シール性を向上させたので、従来よりきめ細かい粉にも対応します。 |

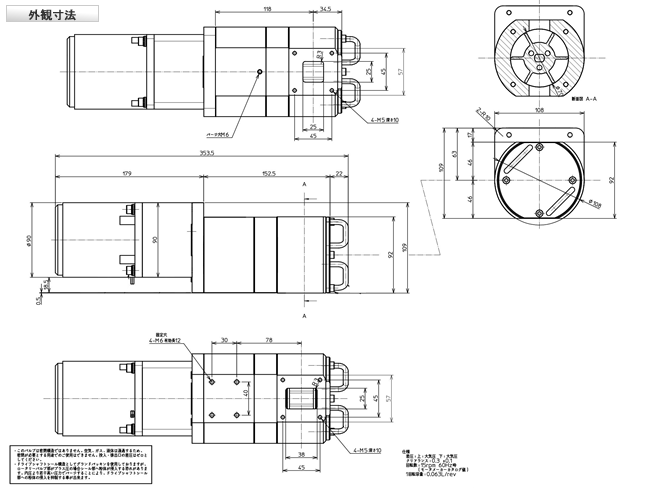

外観図 |

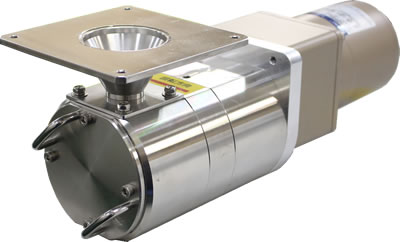

間座付きのイメージ |
| 間座付き図 |
|
| ホッパー付き図 |
オプション
間座ロータリーバルブと、ホッパーをつなぐ間座 |
参考動画
| こちらは旧製品 RVAの分解動画です。 構造が異なりますが、同様に正面蓋を外してローターを簡単に取り外すことができます。 |
||
仕様
 |
| No, | RVB-0706 |
|---|---|
| 口径 入/出 | 25x25/25x38 |
| 排出側 取付ネジ | 4-M5 45x45 |
| 排出側 取付ネジ | 4-M5 45x45 |
| 本体 固定 | 4-M6有効12 40x30 |
| ローター 形状 /径 | ポケット / φ70 |
| 羽根 枚数 | 6 |
| 理論1回転ローター容積[cm3] | 63 |
| 理論排出量[m3/h] | 0.049 |
| 参考 重曹テスト時1回転排出量 | 52cc程度 |
| 仕様 |
モータ：25W ギア：1/120 |
（重曹：嵩比0.8、安息角70度）
|
対応原料 |
計量実績原料名 |
|
|
※御購入時のご注意※ |
||
